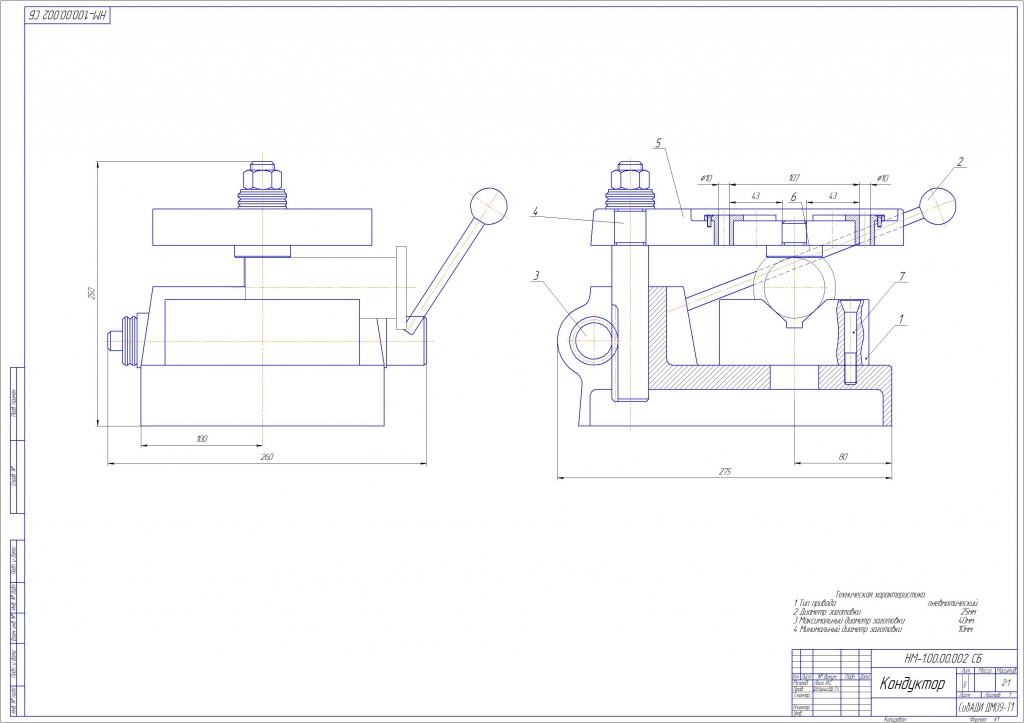

Сборочный чертеж кондуктора

Кондуктор - Приспособление применяется при сверлении отверстий и предназначено для базирования заготовки наружной цилиндрической поверхностью и закрепления силой, направленной к нормали к установочной базе.

Техническая характеристика
1 Тип привода пневмотический
2 Диаметр заготовки 25мм
3 Максимальный диаметр заготовки 40мм
4 Минимальный диаметр заготовки 10мм

Состав: Сборочный чертеж (СБ), спецификация Язык документа

Софт: Компас v 13
