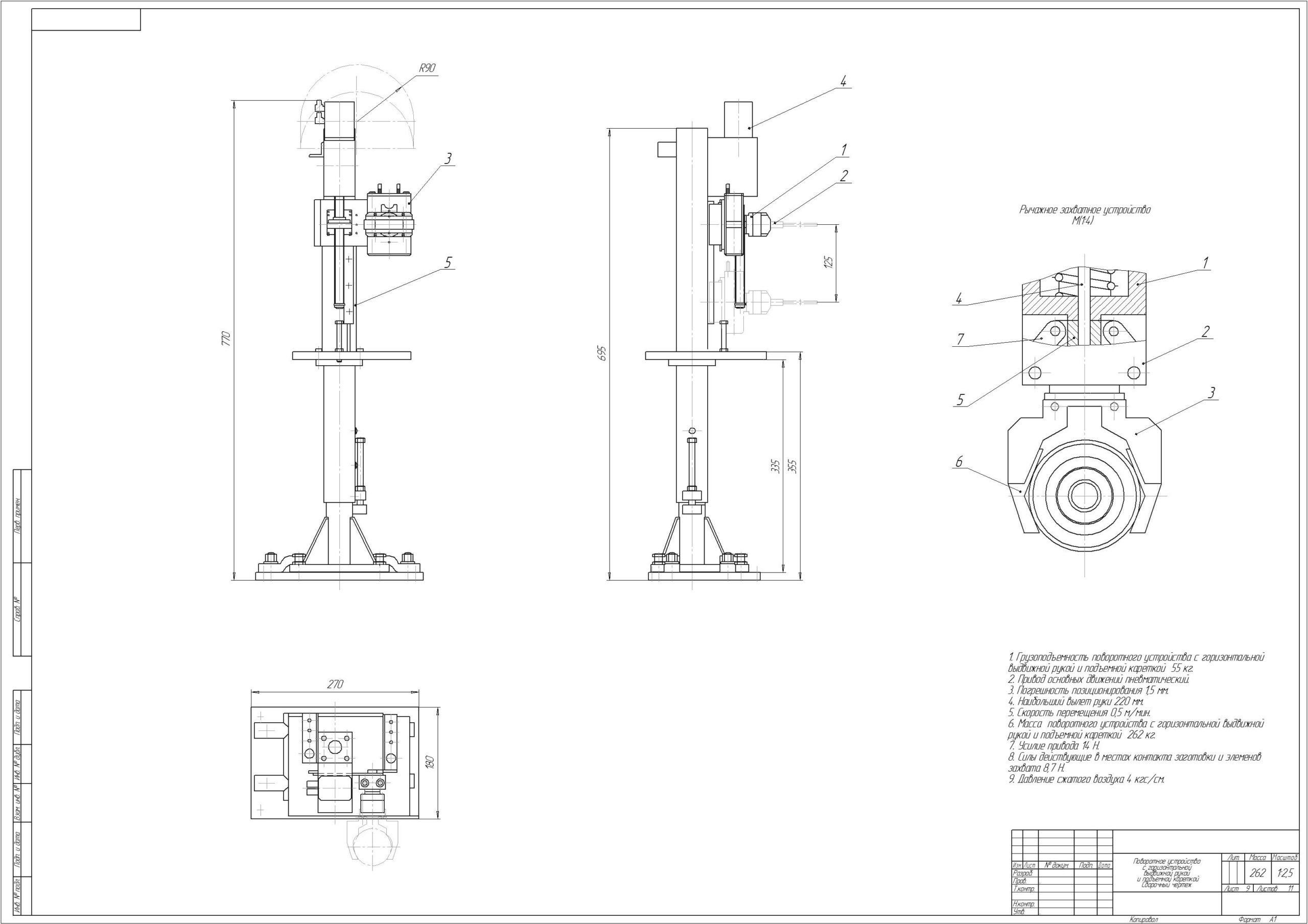

Сборочный чертеж "Поворотное устройство с горизонтальной выдвижной рукой и подъемной кареткой"

Альметьевский государственный нефтяной институт
Кафедра нефтегазового оборудования
Сборочный чертеж "Поворотное устройство с горизонтальной выдвижной рукой и подъемной кареткой"
Альметьевск 2008

Поворотное устройство с горизонтальной выдвижной рукой и подъемной кареткой это механизм для управления пространственным положением узлов и элементов.

1. Грузоподъемность поворотного устройства с горизонтальной
выдвижной рукой и подъемной кареткой 55 кг.
2. Привод основных движений пневматический.
3. Погрешность позиционирования 1,5 мм.
4. Наибольший вылет руки 220 мм.
5. Скорость перемещения 0,5 м/мин.
6. Масса поворотного устройства с горизонтальной выдвижной
рукой и подъемной кареткой 262 кг.
7. Усилие привода 14 Н.
8. Силы действующие в местах контакта заготовки и элеменов
захвата 8,7 Н.
9. Давление сжатого воздуха 4 кгс/см.

Состав: Поворотное устройство с горизонтальной выдвижной рукой и подъемной кареткой Язык документа

Софт: КОМПАС-3D 15

Файлы:
Манипулятор/
Манипулятор/Манипулятор спецификация.cdw
Манипулятор/Манипулятор СБ.cdw
