Шкив многоручьевой ,параметрический 3D и 2D в T-FlexCAD , перевод из Inventor
Шкив многоручьевой ,параметрический 3D и 2D в T-FlexCAD , переход из Inventora .

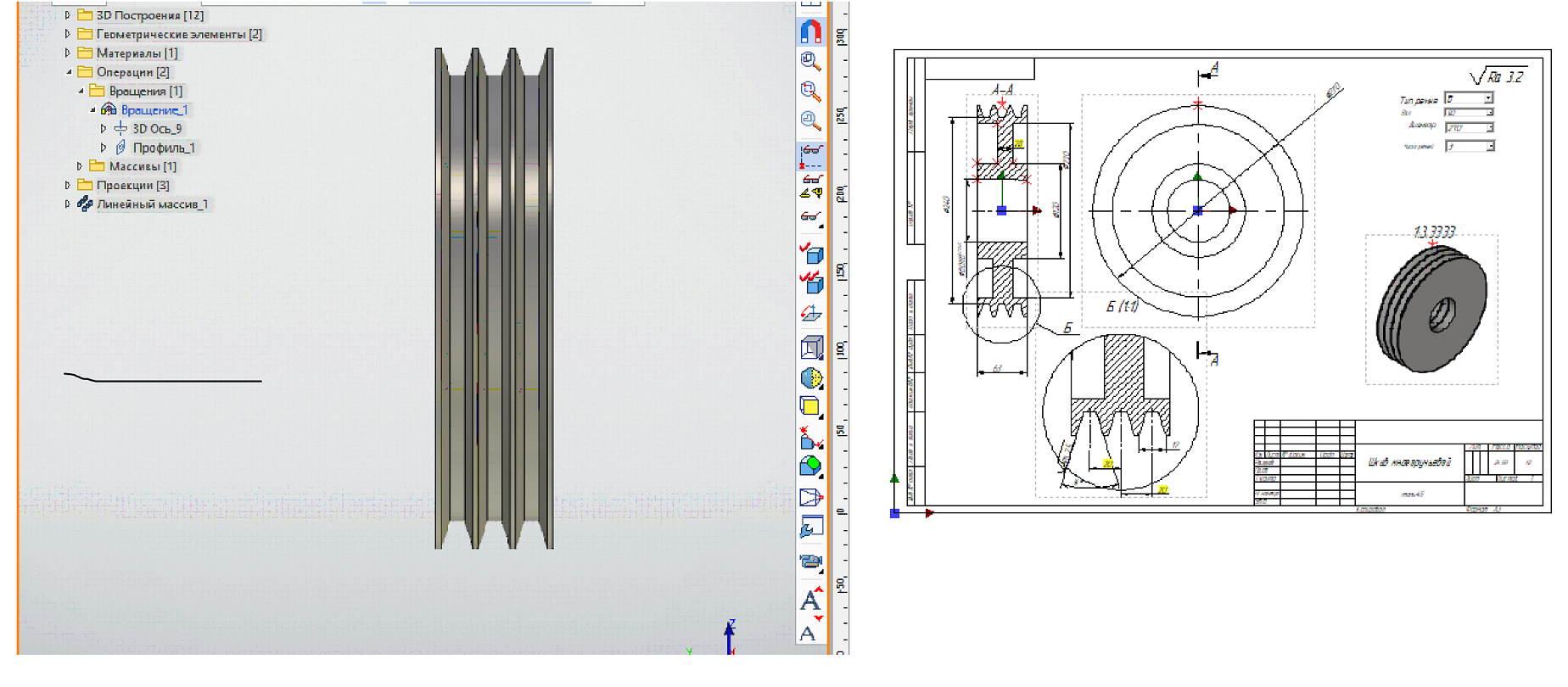

Эскиз командой Export из Inventora и командой Import переводится в T-Flex . Размеры при этом не передаются. Вручную проставляем размеры-вернее имена. Строим одноручьевую 3D модель шкива ,затем массивом- многоручьевую . Теперь необходимо получить имеющиеся в Инвенторе табличные размеры. Находясь в Т-флексе (параметры) в линейке нажимаем иконку "База данных" , нажимаем появившуюся иконку "создать базу", в появившемся окне создаем имя ,например "База" , нажимаем на окошко " по ссылке" ,нажимаем кнопку "имя файла" , указываем имеющийся файл с расширением .xls и появляется таблица базы .Извлекаем данные из таблицы в наши переменные (как обычно находится соответствующая строка и данные из колонок (см. пример))
Мое мнение - T_Flex удобнее других программ (автокада ,инвентора ,компаса) для построения чертежей в ЕСКД
Пример для пользователей показывающий что переход очень простой и доступный
Состав: 3D Деталь
Софт: T-FLEX CAD 17.82
