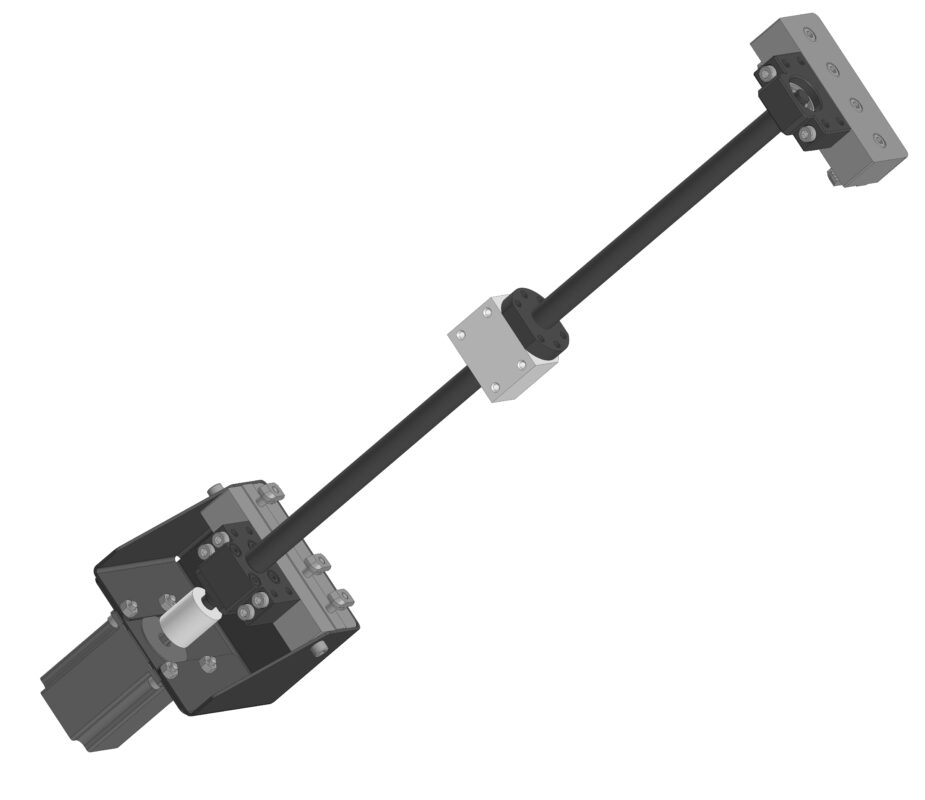

Сборка ШВП 1605 с двигателем ST57-76, муфтой BF 6.23х10, опорами BF12 и BK12, крепежными кронштейнами к конструкционному профилю 45Х45, гайкой ШВП и держателем гайки. Обработка винта выполнена под опоры.
- Главная -
- Чертежи -
- Машиностроение и механика -
- ШВП 1605 с опорами и приводом
ШВП 1605 с опорами и приводом
0
4
732
26
0
50
Сообщить о проблеме
Автор
Олег
Горелкин
Дата
20.12.2019
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 18.1.27
Как открыть?
Содержимое архива
-
SHVP dveri _ 1605-400 mm MS.a3d
-
_SHVP\Opora fiksiruyuschaya BK12 01.00.m3d
-
_SHVP\Gayka SHVP SFU1605 L=50 01.00.m3d
-
_SHVP\DSG16H.m3d
-
_SHVP\BF12.a3d
-
_SHVP\BF12-1.m3d
-
_SHVP\6000-Bearing.m3d
-
_T-gayki\5016 T gayka m6 paz 10.m3d
-
_Staroe\Kronshteyn SHVP _ 110-31 MD.m3d
-
SHD ST57-76 01.00.m3d
-
Kronshteyn _ NEMA-57 MD.m3d
-
BF6.35x10.m3d
-
_Ver 2\Vint SHVP _ 1204.m3d
-
_Sys\graphic(1).lyt
