Смеситель для грунтовки

Перемешивание лако красочной эмульсии на водной основе
Технические характеристики
1. Объем кастрюли, л 14,2
2. Объем наливаемой среды, л 10,6
3. Число оборотов оборотов, об./с.(об/мин) 4,1 (246)
4. Мощность привода, Вт 250
5. Передаточное отношение привода 10 (5)

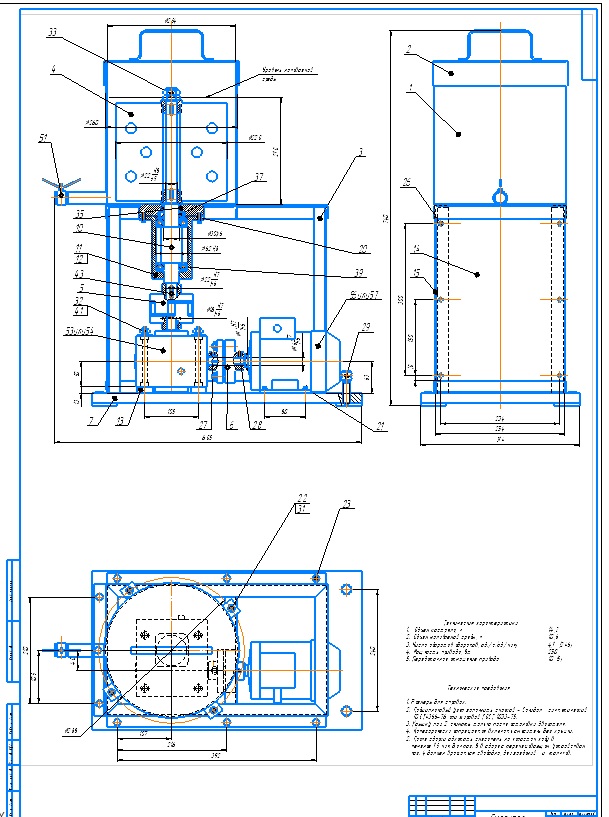

Состав: Сборочный чертеж (СБ), Вид общий (ВО), деталировка (кастрюля, крышка, муфта втулочно-пальчиковая, муфта со звездочкой, перемешивающее устройство, рама), Спецификация Язык документа

Софт: КОМПАС-3D 17,1
