Спираль шнека с разверткой + чертеж

416

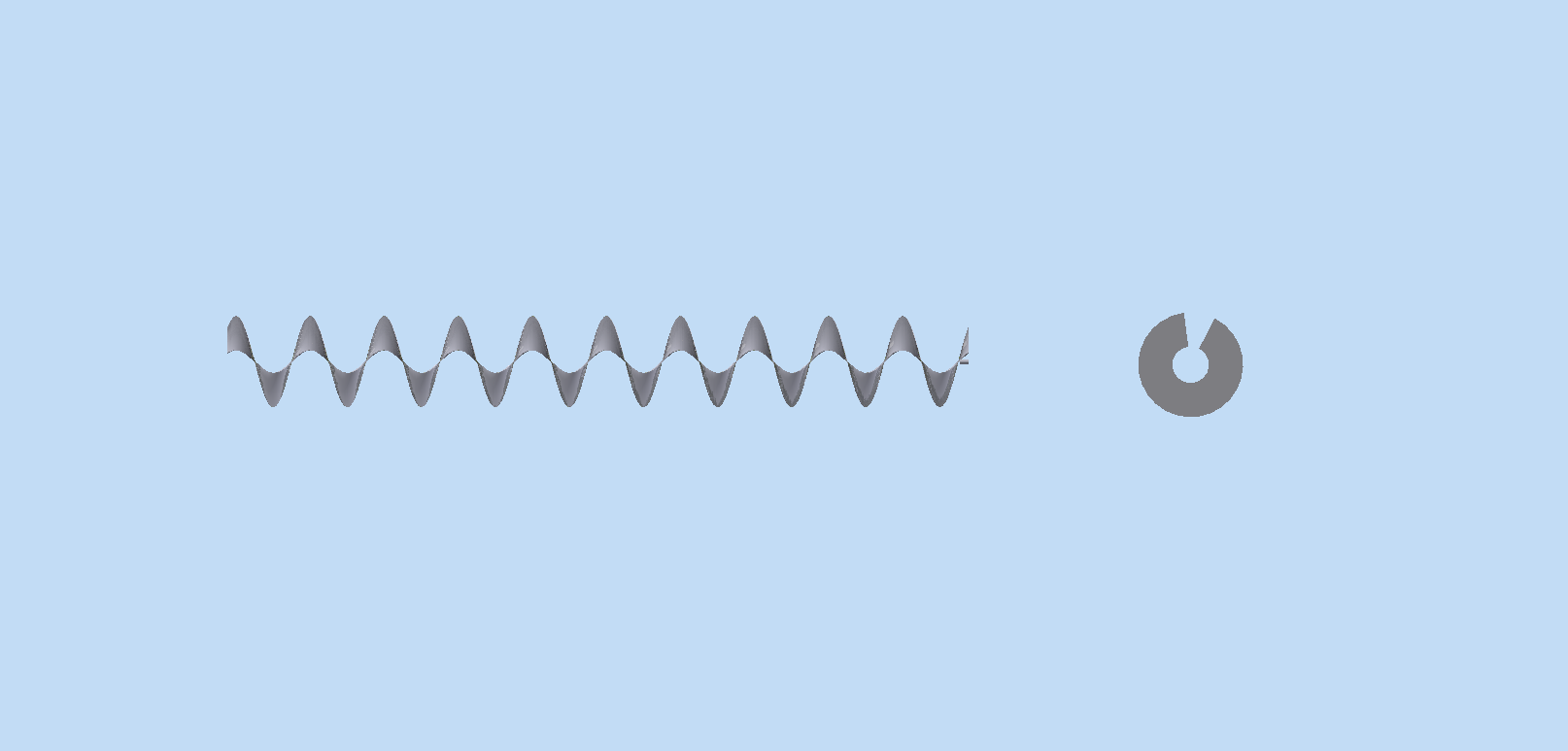

Спираль шнека с разверткой .Открываем чертеж "СпиральШнСРазверткой".Появляется чертеж, где слева спираль ,справа развертка.Открываем "Параметры" и вводим :диаметр наружный,диаметр внутренний,толщина,шаг. Количество витков программа определяет поделив длину спирали на шаг.Введенные параметры передаются для построения спирали и на пересчет для построения развертки. По полученным данным строятся чертежи и передаются в Автокад для дальнейшей работы. Чертеж спирали и развертки прилагается. Также приложен файл "xls" для контроля. Открыв параметры развертки видим пересчет размеров.

спираль Спираль шнека с разверткой . шнек

Автор

Sergei Denisov

Дата

01.09.2020

Язык

Русский

Состав

Сборочный чертеж с деталями

Софт

Autodesk Inventor 2019 Как открыть?

Содержимое архива

OldVersions
- СпиральШнСРазверткой.0016.iam
- Развертка.0008.ipt
- Развертка.0007.ipt
- СпиральШнСРазверткой.0015.iam
- Виток.0013.ipt
- СпиральШнСРазверткой.0017.iam
СпиральШнСРазверткой-1.dwg
Рзв_Шнека.xls
Виток.ipt
lockfile.lck
СпиральШнСРазверткой.iam
Развертка.ipt

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Александр Светлый

09.10.2023 в 12:46

появляется ошибка при открытии чертежа. не хватает shx файла

Дмитрий Ребров Модератор

09.10.2023 в 20:04

При открытии автокадом он может сказать что нет шрифтов shx, игнорируйте это сообщение. Это потому что файлы инвентора.

09.10.2023 в 12:13

подскажите где вводить параметры шнека??

09.10.2023 в 20:07

Открываете файл СпиральШнСРазверткой.iam в софте указанном в описании (инвентор). Нажимаете "управление", "параметры". Все параметры забиты, просто меняете значения. Все написано в описании к работе.
