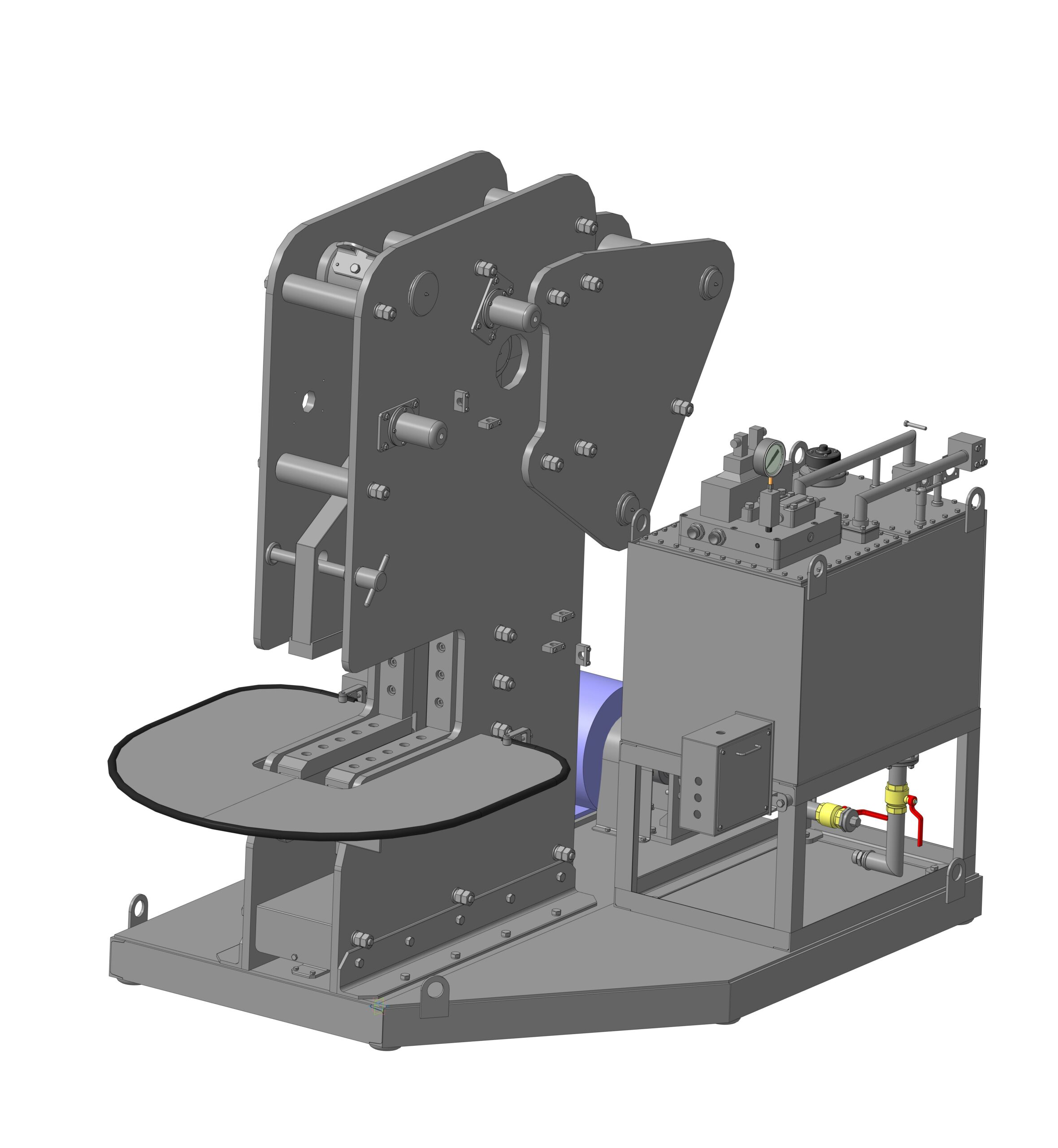

Гидравлические ножницы

Гидравлические ножницы: предназначены для нарезания на "чипсы" (полоски по 100мм) старых покрышек для последующей переработки-измельчения, с последующим применением продукта в народном хозяйстве.
Преимущества данной модели, в том что рабочий орган (нож) движется от оператора в сторону станины тем самым вырезает сектор шириной 100мм (ширина рабочего органа), представленные на рынке модели работают по принципу движения рабочего органа от станины в сторону оператора, вследствие чего оператору необходимо удерживать покрышку которая пытается выскочить из под ножа, что подвергает оператора опасности.
Технические характеристики:
Допускаемое усилие резки - 60т.
Рабочее давление системы - 100кг/см2
Производительность системы - 180л/мин.
Установленная мощность - 37кВт.
Ёмкость гидросистемы - 450л.

Состав: 3D сборка, 3D модели Язык документа

Софт: КОМПАС-3D 18,1

Файлы:
Гибравлические ножницы\~$60-12.00.000 - Гидробак.a3~
Гибравлические ножницы\~$60-12.06.000-01 - Патрубак фильтра.a3~
Гибравлические ножницы\АИР-225(45-3000).m3d
Гибравлические ножницы\Гидровентиль В-4_320 ТУ 053-1706-84.m3d
Гибравлические ножницы\Гидроклапан давления ПДГ54-35М.m3d
Гибравлические ножницы\Гидрораспределитель IP323-АЛ3-64ВБ.В.220.Н.УХЛ4.m3d
Гибравлические ножницы\ГН60-00.00.000 - Ножницы гидравлические.a3d
Гибравлические ножницы\ГН60-00.00.000 - Ножницы гидравлические.jpg
Гибравлические ножницы\ГН60-00.00.021 - Распорка.m3d
Гибравлические ножницы\ГН60-00.00.022 - Распорка траверсы.m3d
Гибравлические ножницы\ГН60-00.00.023 - Стяжка станины.m3d
Гибравлические ножницы\ГН60-00.00.024 - Стяжка станины.m3d
Гибравлические ножницы\ГН60-00.00.025 - Ось верхняя.m3d
Гибравлические ножницы\ГН60-00.00.026 - Ось средняя.m3d
Гибравлические ножницы\ГН60-00.00.027 - Ось нижняя.m3d
Гибравлические ножницы\ГН60-00.00.028 - Ось цилиндра.m3d
Гибравлические ножницы\ГН60-00.00.030 - Болт траверсы.m3d
Гибравлические ножницы\ГН60-00.00.031 - Шайба оси.m3d
Гибравлические ножницы\ГН60-00.00.032 - Шайба оси.m3d
Гибравлические ножницы\ГН60-00.00.033 - Кронштейн.m3d
Гибравлические ножницы\ГН60-00.00.035 - Шайба оси.m3d
Гибравлические ножницы\ГН60-00.00.036 - Втулка упорная.m3d
Гибравлические ножницы\ГН60-00.00.037 - Фитинг.m3d
Гибравлические ножницы\ГН60-00.00.038 - Кожух муфты.m3d
Гибравлические ножницы\ГН60-01.00.000 - Основание.a3d
Гибравлические ножницы\ГН60-01.00.001 - Балка.m3d
Гибравлические ножницы\ГН60-01.00.002 - Поперечина.m3d
Гибравлические ножницы\ГН60-01.00.003 - Поперечина.m3d
Гибравлические ножницы\ГН60-01.00.004 - Балка.m3d
Гибравлические ножницы\ГН60-01.00.005 - Подкос.m3d
Гибравлические ножницы\ГН60-01.00.006 - Панель.m3d
Гибравлические ножницы\ГН60-01.00.007 - Пол.m3d
Гибравлические ножницы\ГН60-01.00.009 - Футурка.m3d
Гибравлические ножницы\ГН60-01.00.010 - Футурка.m3d
Гибравлические ножницы\ГН60-01.00.011 - Пята.m3d
Гибравлические ножницы\ГН60-01.00.012 - Проушина.m3d
Гибравлические ножницы\ГН60-02.00.000 - Станина.a3d
Гибравлические ножницы\ГН60-02.00.000-01 - Станина.a3d
Гибравлические ножницы\ГН60-02.00.001 - Боковина.m3d
Гибравлические ножницы\ГН60-02.00.002 - Опора оси.m3d
Гибравлические ножницы\ГН60-02.00.003 - Суппорт верхний.m3d
Гибравлические ножницы\ГН60-02.00.003-01 - Суппорт верхний.m3d
Гибравлические ножницы\ГН60-02.00.004 - Суппорт нижний.m3d
Гибравлические ножницы\ГН60-02.00.004-01 - Суппорт нижний.m3d
Гибравлические ножницы\ГН60-02.00.005 - Буфер верхний.m3d
Гибравлические ножницы\ГН60-02.00.005 - Буфер нижний.m3d
Гибравлические ножницы\ГН60-02.00.007 - Матрица верхняя.m3d
Гибравлические ножницы\ГН60-02.00.008 - Матрица нижняя.m3d
Гибравлические ножницы\ГН60-02.00.009 болт.m3d
Гибравлические ножницы\ГН60-02.00.010 - Болт суппорта.m3d
Гибравлические ножницы\ГН60-02.00.011 - Гайка.m3d
Гибравлические ножницы\ГН60-03.00.000 - Траверса.a3d
Гибравлические ножницы\ГН60-03.00.000-01 - Траверса.a3d
Гибравлические ножницы\ГН60-03.00.001 - Консоль.m3d
Гибравлические ножницы\ГН60-03.00.003 - Опора оси.m3d
Гибравлические ножницы\ГН60-04.00.000 - Стол.a3d
Гибравлические ножницы\ГН60-04.00.001 - Полка.m3d
Гибравлические ножницы\ГН60-04.00.002 - Балка продольная.m3d
Гибравлические ножницы\ГН60-04.00.002-01 - Балка продольная.m3d
Гибравлические ножницы\ГН60-04.00.003 - Балка поперечная.m3d
Гибравлические ножницы\ГН60-04.00.004 - Направляющая.m3d
Гибравлические ножницы\ГН60-04.00.005 - Прижим.m3d
Гибравлические ножницы\ГН60-04.00.006 - Втулка.m3d
Гибравлические ножницы\ГН60-04.00.006 - Рукав Ду16.m3d
Гибравлические ножницы\ГН60-05.00.000 - Рычаг верхний.a3d
Гибравлические ножницы\ГН60-05.00.001 - Рычаг.m3d
Гибравлические ножницы\ГН60-05.00.002 - Втулка.m3d
Гибравлические ножницы\ГН60-05.00.003 - Втулка.m3d
Гибравлические ножницы\ГН60-05.00.004 - Фиксатор.m3d
Гибравлические ножницы\ГН60-05.00.005 - Винт.m3d
Гибравлические ножницы\ГН60-05.00.006 - Фиксатор.m3d
Гибравлические ножницы\ГН60-05.00.007 - Проушина.m3d
Гибравлические ножницы\ГН60-05.00.008 - Шайба.m3d
Гибравлические ножницы\ГН60-05.00.009 - Лыжа.m3d
Гибравлические ножницы\ГН60-06.00.000 - Рычаг нижний.a3d
Гибравлические ножницы\ГН60-06.00.001 - Рычаг.m3d
Гибравлические ножницы\ГН60-07.00.000 - Гидроцилиндр.a3d
Гибравлические ножницы\ГН60-07.00.005 - Фиксатор.m3d
Гибравлические ножницы\ГН60-07.00.006 - Шток.m3d
Гибравлические ножницы\ГН60-07.00.007 - Втулка.m3d
Гибравлические ножницы\ГН60-07.00.008 - Втулка.m3d
Гибравлические ножницы\ГН60-07.00.009 - Фиксатор.m3d
Гибравлические ножницы\ГН60-07.00.010 - Винт.m3d
Гибравлические ножницы\ГН60-07.00.011 - Кольцо.m3d
Гибравлические ножницы\ГН60-07.00.012 - Кольцо.m3d
Гибравлические ножницы\ГН60-07.00.014 - Кольцо защитное.m3d
Гибравлические ножницы\ГН60-07.00.015 - Кольцо защитное.m3d
Гибравлические ножницы\ГН60-07.01.000 - Цилиндр.a3d
Гибравлические ножницы\ГН60-07.01.001 - Проушина.m3d
Гибравлические ножницы\ГН60-07.01.002 - Гильза.m3d
Гибравлические ножницы\ГН60-07.01.003 - Планка.m3d
Гибравлические ножницы\ГН60-07.02.000 - Поршень в сборе.a3d
Гибравлические ножницы\ГН60-07.02.001 - Поршень.m3d
Гибравлические ножницы\ГН60-07.03.000 - Втулка в сборе.a3d
Гибравлические ножницы\ГН60-07.03.001 - Втулка.m3d
Гибравлические ножницы\ГН60-07.04.000 - Чистильщик.a3d
Гибравлические ножницы\ГН60-07.04.001 - Манжета.m3d
Гибравлические ножницы\ГН60-07.04.002 - Кольцо.m3d
Гибравлические ножницы\ГН60-08.00.000 - Кулиса.a3d
Гибравлические ножницы\ГН60-08.00.001 - Кулиса.m3d
Гибравлические ножницы\ГН60-08.00.002 - Пуансон.m3d
Гибравлические ножницы\ГН60-08.00.004 - Фиксатор.m3d
Гибравлические ножницы\ГН60-09.00.000 - Платформа под двигатель.a3d
Гибравлические ножницы\ГН60-09.00.001 - Основание.m3d
Гибравлические ножницы\ГН60-09.00.002 - Стержень.m3d
Гибравлические ножницы\ГН60-10.00.000 - Платформа под насос.a3d
Гибравлические ножницы\ГН60-10.00.001 - Основание.m3d
Гибравлические ножницы\ГН60-10.00.002 - Стойка.m3d
Гибравлические ножницы\ГН60-10.00.003 - Ребро.m3d
Гибравлические ножницы\ГН60-11.00.000 - муфта со звездочкой.a3d
Гибравлические ножницы\ГН60-11.00.001 - Полумуфта 1.m3d
Гибравлические ножницы\ГН60-11.00.002 - Полумуфта 2.m3d
Гибравлические ножницы\ГН60-11.00.003 - Звездочка.m3d
Гибравлические ножницы\ГН60-12.00.000 - Гидробак.a3d
Гибравлические ножницы\ГН60-12.00.021 - Плита присоединительная.m3d
Гибравлические ножницы\ГН60-12.00.022 - Заглушка К1.m3d
Гибравлические ножницы\ГН60-12.00.023 - Заглушка К1_4.m3d
Гибравлические ножницы\ГН60-12.00.024 - Болт.m3d
Гибравлические ножницы\ГН60-12.00.025 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.026 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.027 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.028 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.029 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.030 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.031 - Контргайка.m3d
Гибравлические ножницы\ГН60-12.00.032 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.00.033 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.00.034 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.00.035 - Прокладка.m3d
Гибравлические ножницы\ГН60-12.00.036 - Заглушка.m3d
Гибравлические ножницы\ГН60-12.00.037 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.00.038 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.00.039 - Штуцер.m3d
Гибравлические ножницы\ГН60-12.01.000 - Рама гидробака.a3d
Гибравлические ножницы\ГН60-12.01.001 - Балка.m3d
Гибравлические ножницы\ГН60-12.01.002 - Поперечина.m3d
Гибравлические ножницы\ГН60-12.01.003 - Стойка.m3d
Гибравлические ножницы\ГН60-12.01.004 - Лапка.m3d
Гибравлические ножницы\ГН60-12.01.005 - Усиление.m3d
Гибравлические ножницы\ГН60-12.02.000 - Бак.a3d
Гибравлические ножницы\ГН60-12.02.001 - Слив верхний.m3d
Гибравлические ножницы\ГН60-12.02.01.000 - Дно бака.a3d
Гибравлические ножницы\ГН60-12.02.01.01.000 - Патрубок сливного бака.a3d
Гибравлические ножницы\ГН60-12.02.01.01.001 - Слив нижний.m3d
Гибравлические ножницы\ГН60-12.02.01.01.002 - Слив нижний.m3d
Гибравлические ножницы\ГН60-12.02.01.011 - Панель.m3d
Гибравлические ножницы\ГН60-12.02.01.012 - Упор.m3d
Гибравлические ножницы\ГН60-12.02.01.013 - Фланец.m3d
Гибравлические ножницы\ГН60-12.02.01.014 - Ребро.m3d
Гибравлические ножницы\ГН60-12.02.01.015 - Труба.m3d
Гибравлические ножницы\ГН60-12.02.01.016 - Труба.m3d
Гибравлические ножницы\ГН60-12.02.01.017 - Диффузор.m3d
Гибравлические ножницы\ГН60-12.02.01.018 - Гайка.m3d
Гибравлические ножницы\ГН60-12.02.011 - Фланец.m3d
Гибравлические ножницы\ГН60-12.02.012 - Фланец.m3d
Гибравлические ножницы\ГН60-12.02.013 - Перегародка бака.m3d
Гибравлические ножницы\ГН60-12.02.02.000 - Стенка бака.a3d
Гибравлические ножницы\ГН60-12.02.02.001 - Стенка.m3d
Гибравлические ножницы\ГН60-12.02.03.000 - Боковина бака.a3d
Гибравлические ножницы\ГН60-12.02.03.000-01 - Боковина бака.a3d
Гибравлические ножницы\ГН60-12.02.03.001 - Боковина.m3d
Гибравлические ножницы\ГН60-12.03.000 - Крышка бака1.a3d
Гибравлические ножницы\ГН60-12.03.01.000 - Коллектор слива.a3d
Гибравлические ножницы\ГН60-12.03.01.001 - Труба.m3d
Гибравлические ножницы\ГН60-12.03.01.002 - Труба.m3d
Гибравлические ножницы\ГН60-12.03.01.003 - Труба.m3d
Гибравлические ножницы\ГН60-12.03.01.004 - Труба.m3d
Гибравлические ножницы\ГН60-12.03.01.005 - Заглушка.m3d
Гибравлические ножницы\ГН60-12.03.01.006 - Патрубок.m3d
Гибравлические ножницы\ГН60-12.03.011 - Панель крышки.m3d
Гибравлические ножницы\ГН60-12.03.012 - Плита опорная.m3d
Гибравлические ножницы\ГН60-12.03.013 - Фланец.m3d
Гибравлические ножницы\ГН60-12.03.014 - Дренаж.m3d
Гибравлические ножницы\ГН60-12.03.02.000 - Патрубок сливной фильтра.a3d
Гибравлические ножницы\ГН60-12.03.02.002 - Патрубок.m3d
Гибравлические ножницы\ГН60-12.04.000 - Крышка бака2.a3d
Гибравлические ножницы\ГН60-12.04.001 - Панель крышки.m3d
Гибравлические ножницы\ГН60-12.04.002 - Фланец.m3d
Гибравлические ножницы\ГН60-12.04.003 - Опора.m3d
Гибравлические ножницы\ГН60-12.04.004 - Стойка.m3d
Гибравлические ножницы\ГН60-12.05.000 - Установка указателя уровня масла.a3d
Гибравлические ножницы\ГН60-12.05.001 - Стержень.m3d
Гибравлические ножницы\ГН60-12.05.002 - Крышка.m3d
Гибравлические ножницы\ГН60-12.05.003 - Ручка.m3d
Гибравлические ножницы\ГН60-12.05.004 - Винт.m3d
Гибравлические ножницы\ГН60-12.06.000 - Патрубак фильтра.a3d
Гибравлические ножницы\ГН60-12.06.000-01 - Патрубак фильтра.a3d
Гибравлические ножницы\ГН60-12.06.001 - Бобышка.m3d
Гибравлические ножницы\ГН60-12.06.002 - Патрубок.m3d
Гибравлические ножницы\ГН60-12.06.002-01 - Патрубок.m3d
Гибравлические ножницы\ГН60-12.06.004 - Фланец.m3d
Гибравлические ножницы\ГН60-12.07.000 - Установка заливной горловины.a3d
Гибравлические ножницы\ГН60-12.07.005 - Горловина.m3d
Гибравлические ножницы\ГН60-12.07.006 - Гайка.m3d
Гибравлические ножницы\ГН60-12.07.007 - Крышка.m3d
Гибравлические ножницы\ГН60-12.07.008 - Пластина.m3d
Гибравлические ножницы\ГН60-12.07.009 - Набивка.m3d
Гибравлические ножницы\ГН60-12.07.01.000 - Фильтр.a3d
Гибравлические ножницы\ГН60-12.07.01.001 - Стенка.m3d
Гибравлические ножницы\ГН60-12.07.01.002 - Ободок.m3d
Гибравлические ножницы\ГН60-12.07.01.003 - Дно.m3d
Гибравлические ножницы\ГН60-12.08.00.000 - Установка манометра.a3d
Гибравлические ножницы\ГН60-12.08.00.001 - Проходник Dy8.m3d
Гибравлические ножницы\ГН60-12.08.00.002 - Проходник.m3d
Гибравлические ножницы\ГН60-12.08.00.003 - Дроссель.m3d
Гибравлические ножницы\ГН60-12.08.00.004 - Шайба.m3d
Гибравлические ножницы\ГН60-12.11.000 - Патрубок крана.a3d
Гибравлические ножницы\ГН60-12.11.002 - Патрубок.m3d
Гибравлические ножницы\ГН60-12.12.000 - Канал всасывания.a3d
Гибравлические ножницы\ГН60-12.12.001 - Канал верхний.m3d
Гибравлические ножницы\ГН60-12.12.002 - Канал нижний.m3d
Гибравлические ножницы\ГН60-12.12.003 - Штуцер.m3d
Гибравлические ножницы\ГН60-13.00.000 - Поддон.a3d
Гибравлические ножницы\ГН60-13.00.001 - Полка.m3d
Гибравлические ножницы\ГН60-13.00.002 - Фартук.m3d
Гибравлические ножницы\ГН60-13.00.003 - Ребро.m3d
Гибравлические ножницы\ГН60-14.00.000 - Держатель кабеля.a3d
Гибравлические ножницы\ГН60-14.00.001 - Корпус.m3d
Гибравлические ножницы\ГН60-14.00.002 - Держатель.m3d
Гибравлические ножницы\ГН60-15.00.000 - Пульт управления.a3d
Гибравлические ножницы\ГН60-15.00.001 - Стенка силовая.m3d
Гибравлические ножницы\ГН60-15.00.002 - Рамка.m3d
Гибравлические ножницы\ГН60-15.00.003 - Стенка верхняя.m3d
Гибравлические ножницы\ГН60-15.00.004 - Торцевая стенка.m3d
Гибравлические ножницы\ГН60-15.00.005 - Стенка глухая.m3d
Гибравлические ножницы\ГН60-15.00.006 - Стенка нижняя.m3d
Гибравлические ножницы\ГН60-15.00.007 - Кронштейн.m3d
Гибравлические ножницы\ГН60-15.00.008 - Втулка.m3d
Гибравлические ножницы\ГН60-15.00.009 - Панель.m3d
Гибравлические ножницы\ГН60-15.00.010 - Ручка.m3d
Гибравлические ножницы\ГН60-16.00.000 - Установка концевого выключателя.a3d
Гибравлические ножницы\ГН60-16.00.011 - Направляющая.m3d
Гибравлические ножницы\ГН60-16.00.012 - Толкатель.m3d
Гибравлические ножницы\ГН60-16.00.014 - Прокладка.m3d
Гибравлические ножницы\ГН60-16.00.015 - Фиксатор.m3d
Гибравлические ножницы\ГН60-16.00.016 - Кожух.m3d
Гибравлические ножницы\ГН60-16.00.017 - Втулка распорная.m3d
Гибравлические ножницы\ГН60-16.00.018 - Ось.m3d
Гибравлические ножницы\ГН60-16.01.000 - Платформа.a3d
Гибравлические ножницы\ГН60-16.01.001 - Основание.m3d
Гибравлические ножницы\ГН60-16.01.002 - Опора.m3d
Гибравлические ножницы\ГН60-16.02.000 - Кронштейн.a3d
Гибравлические ножницы\ГН60-16.02.001 - Стойка.m3d
Гибравлические ножницы\ГН60-16.02.002 - Шайба.m3d
Гибравлические ножницы\ГН60-16.02.003 - Ребро.m3d
Гибравлические ножницы\ГН60-18.00.000 - Фиксатор кулисы.a3d
Гибравлические ножницы\ГН60-18.00.001 - Стержень.m3d
Гибравлические ножницы\ГН60-18.00.002 - Ручка.m3d
Гибравлические ножницы\Кран шаровый 11Б
Гибравлические ножницы\Манометр.m3d
Гибравлические ножницы\наплавка втулки.m3d
Гибравлические ножницы\наплавка.m3d
Гибравлические ножницы\Насос аксиально-поршневой 210.16.12.01Г ТУ 22-1.016-234-87.m3d
Гибравлические ножницы\Панель _ ГН60-01.00.006.m3d
Гибравлические ножницы\Полумуфта 2.m3d
Гибравлические ножницы\сварной щов.m3d
Гибравлические ножницы\Фильтр.m3d
Гибравлические ножницы\Футурка _ ГН60-01.00.0008.m3d
Гибравлические ножницы\Шкаф силовой ЩРНМ-3.m3d
Гибравлические ножницы
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

НЕТ КОММЕНТАРИЕВ

Пожалуйста, войдите, чтобы добавить комментарии.
