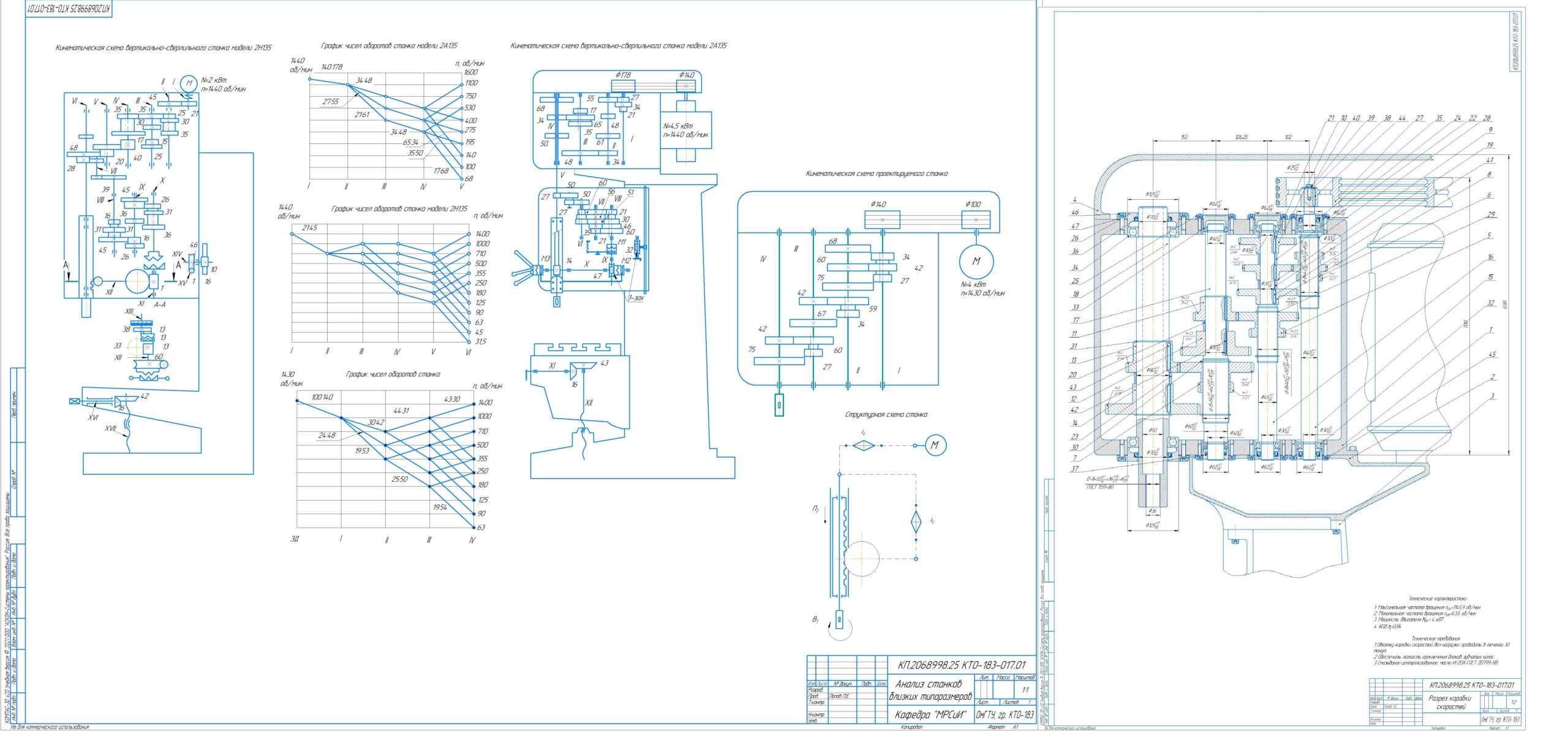

"Анализ станков близких типоразмеров. Развертка коробки скоростей."

Омский государственный технический университет
Кафедра "Металлорежущие станки и инструменты"
Курсовой проект по дисциплине: "Оборудование машиностроительного производства"
На тему: "Анализ станков близких типоразмеров. Развертка коробки скоростей"
Омск 2020

Исходные данные: Число скоростей Z=10, наибольший диаметр сверления D=35 мм.

В данном курсовом проекте проанализированы несколько станков близких типоразмеров. На основе анализа станков и исходных данных к курсовому
проекту проектируется привод вертикально-сверлильного станка с числом
скоростей Z=10 и наибольшим диаметром сверления D=35 мм. Рассчитываются основные технические характеристики проектируемого станка, составляется график чисел оборотов, рассчитываются диаметры валов и основные параметры зубчатых колёс, определяется КПД коробки скоростей, составляется

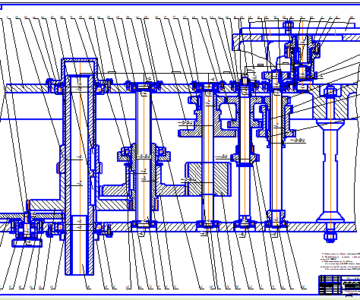

кинематическая схема привода проектируемого станка и строится развертка
коробки скоростей.

Содержание:

1. Расчёт обоснование технических характеристик проектируемых станков 5
1.1. Описание и анализ кинематических и конструктивных особенностей станков прототипов 5
1.2. Обоснование технических характеристик проектируемого станка 11
1.3. Определение мощности и выбор двигателя 13
2. Кинематический расчет разрабатываемого привода 15
2.1. Обоснование кинематической схемы привода главного движения станка. 15
2.2. Выбор ряда частот вращения шпинделя 15
2.3. Построение структурной сетки 17
2.4. Построение графика частот вращения 18
2.5. Определение передаточных отношений в групповых передачах 19
2.6. Расчет чисел зубьев колес 20
2.7. Кинематическая схема привода главного движения 21
3. Силовой расчет привода главного движения 22
3.1. Определение передаваемой мощности и крутящих моментов 22
3.2. Определение диаметров валов 23
3.3. Определение допускаемого контактного напряжения 24
3.4. Определение модуля 25
3.5. Определение диаметров зубчатых колёс 27
3.6. Конструирование клиноременной передачи 27
3.7. Расчет вала на прочность 29
4. Краткое описание конструкции и работы проектируемого узла 34
4.1. Технические характеристики привода 34
4.2. Описание кинематической схемы привода главного движения 34
Заключение 36
Список используемой литературы 37
