Гибочный станок с ручным редуктором

451

12110

200

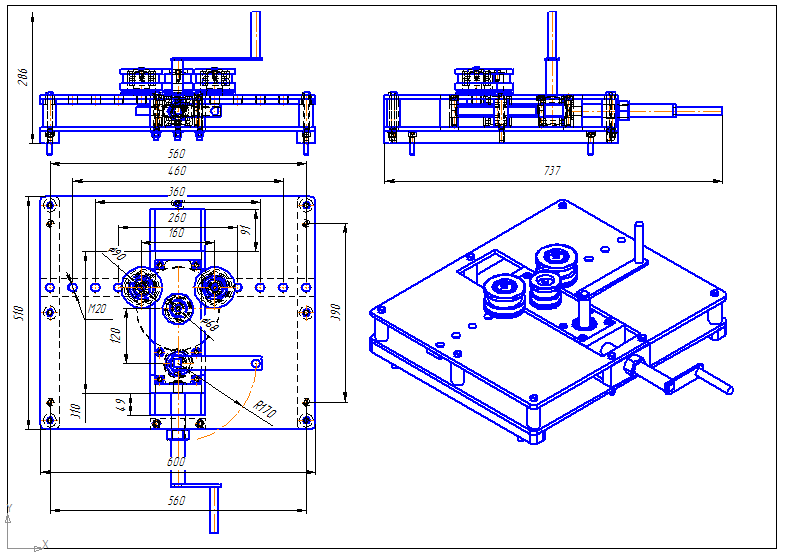

Чертеж Гибочный станок с ручным редуктором

Гибочный станок предназначен для радиусной гибки профильных труб, полосы, квадрата. В конструкции предусмотрен редуктор что облегчает труд при работе на данном станке.

гибочный Профилегиб Станок Трубогиб

Автор

slavaM

Дата

17.12.2014

Язык

Русский

Состав

Сборочный чертеж (СБ)

Софт

КОМПАС-3D 13 Как открыть?

Содержимое архива

П-001.00
- упор.cdw
- втулка.cdw
- эскиз 1.cdw
- ролик прижим.cdw
- ножка.cdw
- колесо зубчатое.cdw
- Спецификация общ.spw
- Ось.cdw
- подставка.cdw
- Стенка редукт..cdw
- прорисviews1.frw
- плита ниж..cdw
- Спецификация редуктор.spw
- СБ общ п-001.cdw
- ручка верх.cdw
- шайба п-001.00.13.cdw
- ролик прижим-04.cdw
- винт.cdw
- эскиз 2.cdw
- прорис с доработкойviews1.frw
- прорис с доработкой.frw
- плита ниж. редуктор.cdw
- плита верх..cdw
- ручка.cdw
- эскиз 3.cdw
- вал-шестерня.cdw
- СБ редуктор п-001.10.cdw
- ролик.cdw
- втулка редуктор.cdw
- плита верх. редуктор.cdw
- расчет.cdw
