Листогиб ручной листа толщиной 2 мм

Листогиб предназначен для гибки листа толщиной 2 мм, на длине 1250 мм. (можно и толще, но с предварительной подрезкой по линии гиба). При необходимости более острого угла гибки, нужно подточить прижимной уголок, тем самым убрать заводской радиус у уголка.
Предназначен для установки на существующую снанину (сварочный/слесарный стол и т.д.) поэтому собственной рамы не имеет.

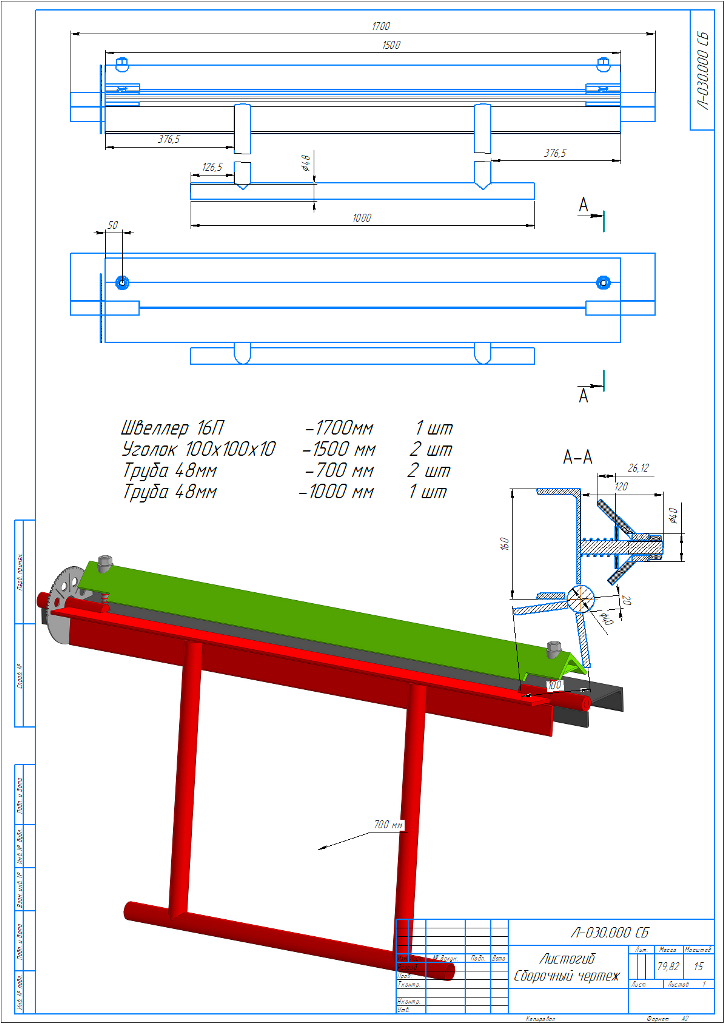

Состав: 3D, Чертеж общего вида.

Софт: КОМПАС-3D 18.15

Файлы:

Л-030.000 СБ ЛИСТОГИБ/

Л-030.000 СБ ЛИСТОГИБ/Пружина ВАЗ 2101 наружняя _ 2101-1007020.m3d

Л-030.000 СБ ЛИСТОГИБ/Пружина клапана КАМАЗ _ 740-1007020 .m3d

Л-030.000 СБ ЛИСТОГИБ/Прижимная балка _ Л-030.300.a3d

Л-030.000 СБ ЛИСТОГИБ/Листогиб _ Л-030.000.cdw

Л-030.000 СБ ЛИСТОГИБ/Линейка _ Л-030.001.m3d

Л-030.000 СБ ЛИСТОГИБ/Рама _ Л-030.100.a3d

Л-030.000 СБ ЛИСТОГИБ/Навес _ Л-030.102.m3d

Л-030.000 СБ ЛИСТОГИБ/Швеллер _ Л-030.101.m3d

Л-030.000 СБ ЛИСТОГИБ/Шпилька _ Л-030.011.m3d

Л-030.000 СБ ЛИСТОГИБ/Втулка _ Л-030.305.m3d

Л-030.000 СБ ЛИСТОГИБ/Листогиб _ Л-030.000.a3d

Л-030.000 СБ ЛИСТОГИБ/Уголок _ Л-030.201.m3d

Л-030.000 СБ ЛИСТОГИБ/Подвижная _ Л-030.200.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
