Машина зиговочная

Ручная зиговочная машина предназначена для механизации ручных работ с листовым металлом. Толщина обрабатываемого материала до 1,0 мм. Используется в небольших цехах по производству комплектующих вентиляции и водосточных систем.

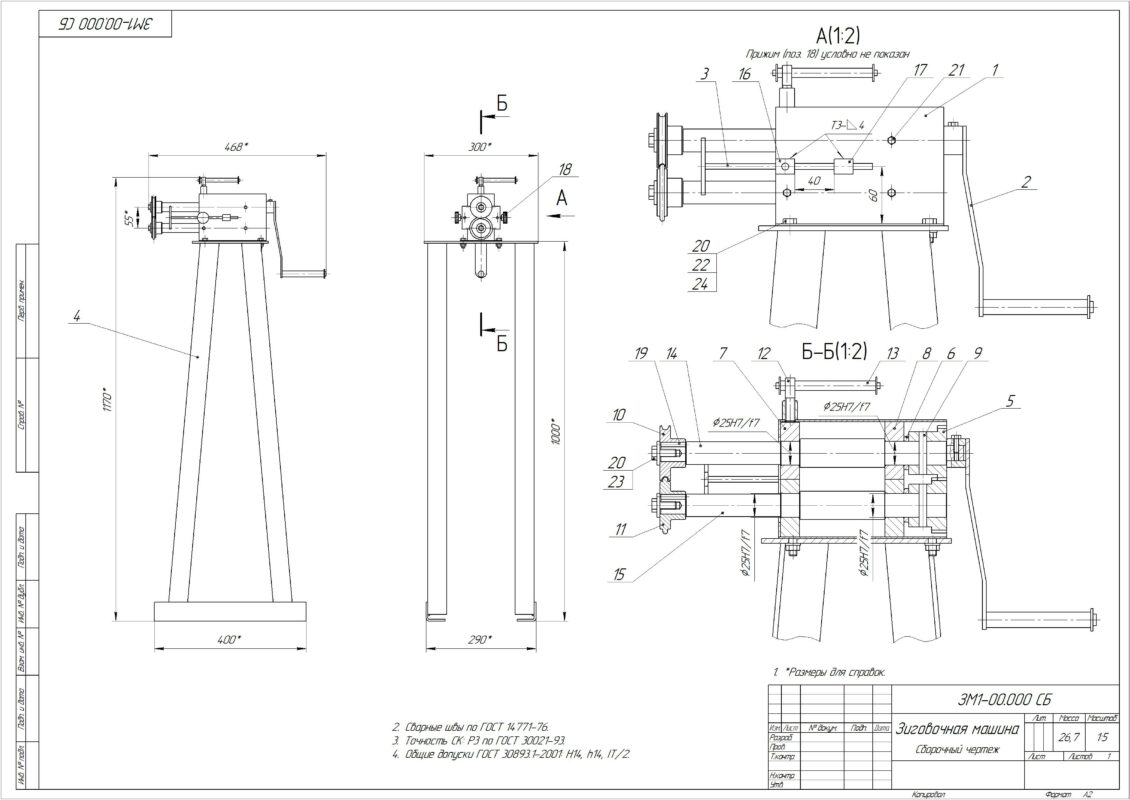

Состав: Спецификации, сборочные чертежи, деталировка. Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
Машина зиговочная\ЗМ1-00.000 СБ Зиговочная машина.cdw
Машина зиговочная\ЗМ1-00.000 СП Машина зиговочная.spw
Машина зиговочная\ЗМ1-00.0014 Прижим.cdw
Машина зиговочная\ЗМ1-00.002 Кольцо.cdw
Машина зиговочная\ЗМ1-00.003 Опора.cdw
Машина зиговочная\ЗМ1-00.004 Опора.cdw
Машина зиговочная\ЗМ1-00.006 Ролик.cdw
Машина зиговочная\ЗМ1-00.007 Ролик.cdw
Машина зиговочная\ЗМ1-00.008 Винт.cdw
Машина зиговочная\ЗМ1-00.009 Ручка.cdw
Машина зиговочная\ЗМ1-00.010 Вал верхний.cdw
Машина зиговочная\ЗМ1-00.011 Вал нижний.cdw
Машина зиговочная\ЗМ1-00.012 Втулка.cdw
Машина зиговочная\ЗМ1-00.013 Втулка.cdw
Машина зиговочная\ЗМ1-01.000 СБ Корпус.cdw
Машина зиговочная\ЗМ1-01.000 СП Корпус.spw
Машина зиговочная\ЗМ1-01.001 Корпус.cdw
Машина зиговочная\ЗМ1-01.002 Стенка.cdw
Машина зиговочная\ЗМ1-01.003 Основание.cdw
Машина зиговочная\ЗМ1-01.004 Втулка.cdw
Машина зиговочная\ЗМ1-02.000 СБ Ручка.cdw
Машина зиговочная\ЗМ1-02.000 СП Ручка.spw
Машина зиговочная\ЗМ1-02.001 Втулка.cdw
Машина зиговочная\ЗМ1-02.002 Рычаг.cdw
Машина зиговочная\ЗМ1-02.004 Втулка.cdw
Машина зиговочная\ЗМ1-03.000 СБ Упор.cdw
Машина зиговочная\ЗМ1-03.000 СП Упор.spw
Машина зиговочная\ЗМ1-03.001 Стенка.cdw
Машина зиговочная\ЗМ1-04.000 СБ Подставка.cdw
Машина зиговочная\ЗМ1-04.000 СП Подставка.spw
Машина зиговочная\ЗМ1-04.001 Пластина.cdw
Машина зиговочная\ЗМ1-04.002 Стойка.cdw
Машина зиговочная\ЗМ1-04.003 Стойка.cdw
Машина зиговочная\ЗМ1-04.004 Опора.cdw
Машина зиговочная
