Пресс гибочный 80 тонный

192

4246

400

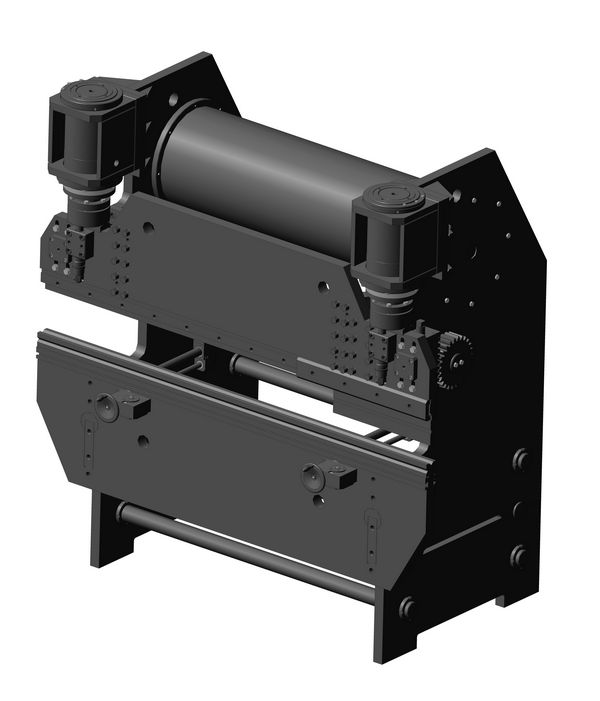

Пресс гибочный ПШ 43.00 предназначен для изготовления деталей методом гибки из листовой стали (черной и цветной). ТТХ пресса:
Наибольшая толщина листовой стали с временным сопротивлением при растяжении 36 МПа (36 кгс/мм.кв.): 3 мм;
Наибольшая ширина: 2000 мм.
Длина края листа отгибаемого по упору: 10 - 360 мм (без пора неограниченно);
Ход пуансона: 80 мм;
Усилие на пуансоне (при давлении масла в цилиндрах 200 кгс/см. кв): 80 тонн;
Габариты ШхГхВ (мм) : 2000х1835х2064;
Гидроагрегат: У2706.082;
Масса: 3200 кг.
