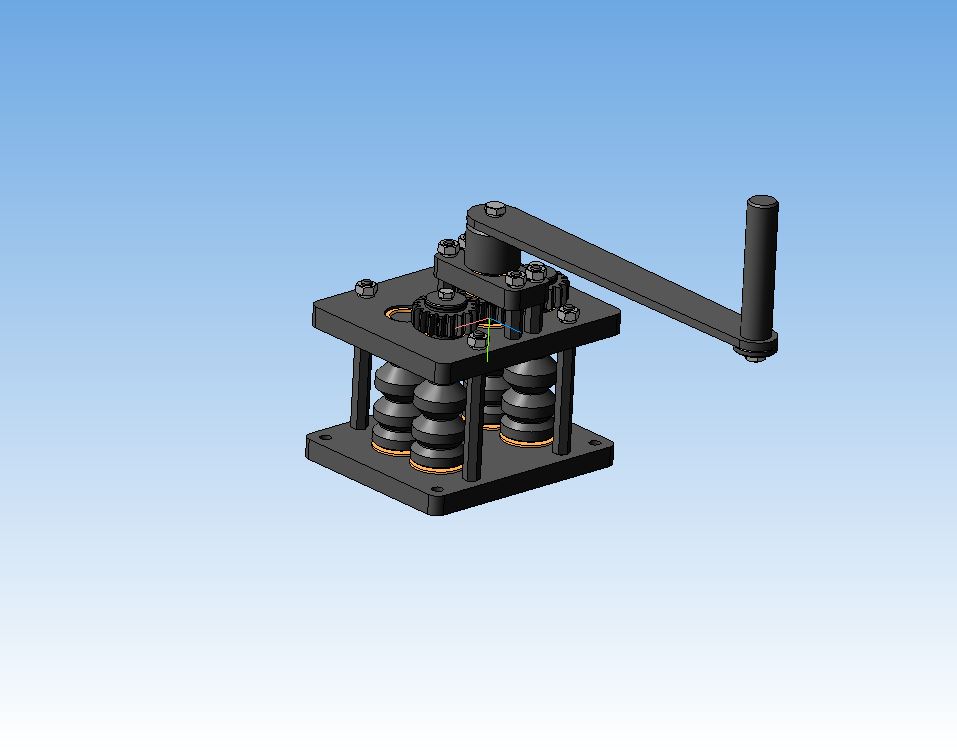

Приспособление для образования профиля

Приспособление спроектировано для проката из круглой медной трубки в квадратный либо прямоугольный профиль. Профиль необходим для изготовления более качественных индукторов для нужд производства.
Размеры получаемых профилей:
9,5х9,5(трубка 12х1)
14,5х14,5(трубка 18х1)
18х18(трубка 22х1)

Состав: 3D сборка, деталировка Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
ПР04.170.000 Приспособление для образования профиля/ПР04.169.013 Ограничитель.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.169.312 Втулка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.169.400 Рукоятка.a3d
ПР04.170.000 Приспособление для образования профиля/ПР04.169.401 Втулка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.169.402 Рычаг.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.169.403 Ручка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.000 Приспособление для образования профиля.a3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.001 Стенка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.002 Стенка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.003 Шестерня.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.004 Вал шестерня рукоятки.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.005 Вал проката.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.006 Вал .m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.007 Вал проката.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.008 Вал.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.009 Крышка.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.011 Шпилька.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.012 Шпилька.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.013 Ограничитель.m3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.100 Стенка.a3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.200 Стенка.a3d
ПР04.170.000 Приспособление для образования профиля/ПР04.170.300 Крышка.a3d
ПР04.170.000 Приспособление для образования профиля/ПРО4.170.011 Шпилька.m3d
ПР04.170.000 Приспособление для образования профиля/ПРО4.170.012 Шпилька.m3d
ПР04.170.000 Приспособление для образования профиля
