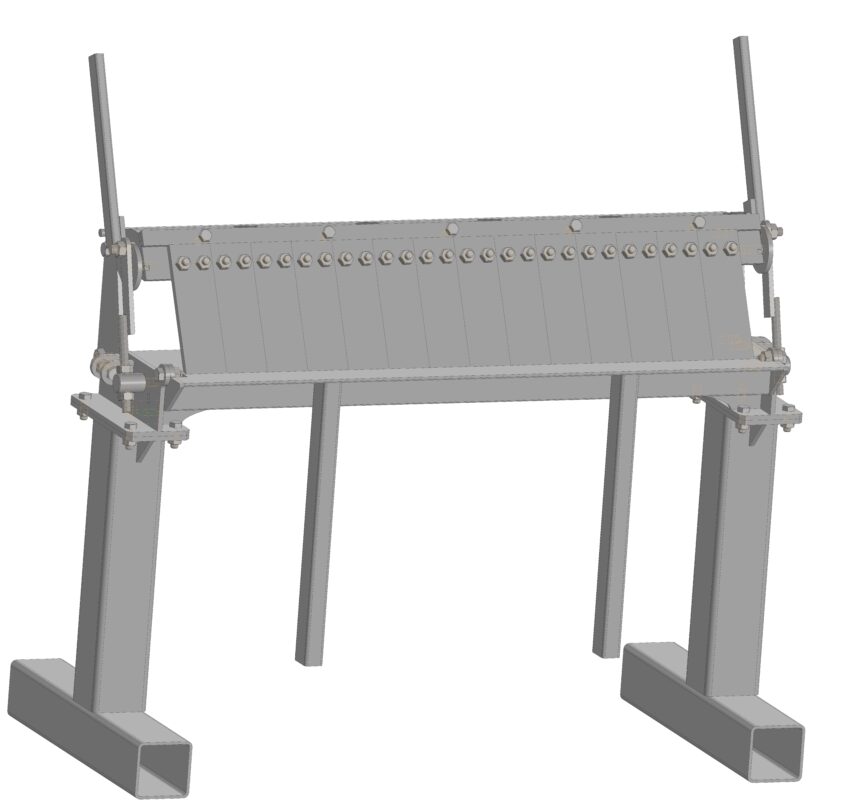

Ручной сегментный листогиб. Габаритные размеры 1480х700х1445 ДхШхВ. до 2х мм гнёт нормально, 3мм с большим радиусом. При работе для удобства желательно на рукоятки приварить перекладины. Проектировалось из материала который был в наличии по этому ряд элементов конструктива можно заменить на металл меньших размеров и толщин.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Ручной сегментный листогиб
Ручной сегментный листогиб
4
11
609
3
3
200
Сообщить о проблеме
Автор
Юрий Туманов
Дата
20.03.2025
Язык
Русский
Состав
Модель, чертежи, дхф для лазера
Софт
КОМПАС-3D 21
Как открыть?
5
(1 отзыв)
Содержимое архива
-
-
Внутренняя подвижная стенка _ 01.02.004 - 10мм - 4шт.dxf
-
Задняя подвижная стенка _ 01.02.002 - 10мм - 1шт.dxf
-
Касынка _ 01.06.003 - 10мм - 4шт.dxf
-
Крепление уголка _ 01.03.002 - 10мм - 2шт.dxf
-
Малая петля _ 01.01.006 - 10мм - 2шт.dxf
-
Нижняя перекладина _ 01.01.003.dxf
-
Нож _ 01.00.001 - 14мм - 14шт.dxf
-
Передняя подвижная стенка _ 01.02.001 - 10мм - 1шт.dxf
-
Петля _ 01.01.007 - 10мм - 2шт.dxf
-
Планка _ 01.02.005 - 10мм - 1шт.dxf
-
Подвижная стенка _ 01.02.003 - 10мм - 2шт.dxf
-
Подошва _ 01.01.001 - 10мм - 4шт.dxf
-
Полоса _ 01.05.001 - 10мм - 2шт.dxf
-
Стенка _ 01.01.002 - 10мм - 2шт.dxf
-
Стойка _ 01.01.005 - 10мм - 2шт.dxf
-
Стол _ 01.01.004.dxf
-
Шайба _ 01.04.002 - 10мм - 2шт.dxf
-
Эксцентрик _ 01.04.001 - 10мм - 2шт.dxf
-
-
01.00.000_Общая сборка листогиба.a3d
-
01.00.001_Нож.m3d
-
01.00.002_Круг40.m3d
-
01.01.000_Стационарная часть.a3d
-
01.01.001_Подошва.m3d
-
01.01.002_Стенка.m3d
-
01.01.003_Нижняя перекладина.m3d
-
01.01.004_Стол.m3d
-
01.01.005_Стойка.m3d
-
01.01.006_Малая петля.m3d
-
01.01.007_Петля.m3d
-
01.02.000_Подвижная часть.a3d
-
01.02.001_Передняя подвижная стенка.m3d
-
01.02.002_Задняя подвижная стенка.m3d
-
01.02.003_Подвижная стенка .m3d
-
01.02.004_Внутренняя подвижная стенка .m3d
-
01.02.005_Планка.m3d
-
01.03.000_Уголок в сборе.a3d
-
01.03.001_Уголок.m3d
-
01.03.002_Крепление уголка.m3d
-
01.03.003_Ручка уголка.m3d
-
01.04.000-01_Эксцентрик в сборе зеркально.a3d
-
01.04.000_Эксцентрик в сборе.a3d
-
01.04.001_Эксцентрик.m3d
-
01.04.002_Шайба.m3d
-
01.04.003_Рукоятка эксцентрика.m3d
-
01.05.000_Полоса в сборе.a3d
-
01.05.001_Полоса.m3d
-
01.06.001_Стойка.m3d
-
01.06.002_Подошва.m3d
-
01.06.003_Касынка.m3d
-
Внутренняя подвижная стенка _ 01.02.004.cdw
-
Задняя подвижная стенка _ 01.02.002.cdw
-
Касынка _ 01.06.003.cdw
-
Крепление уголка _ 01.03.002.cdw
-
Круг16х50.m3d
-
Круг40 _ 01.00.002.cdw
-
Малая петля _ 01.01.006.cdw
-
Нижняя перекладина _ 01.01.003.cdw
-
Нож _ 01.00.001.cdw
-

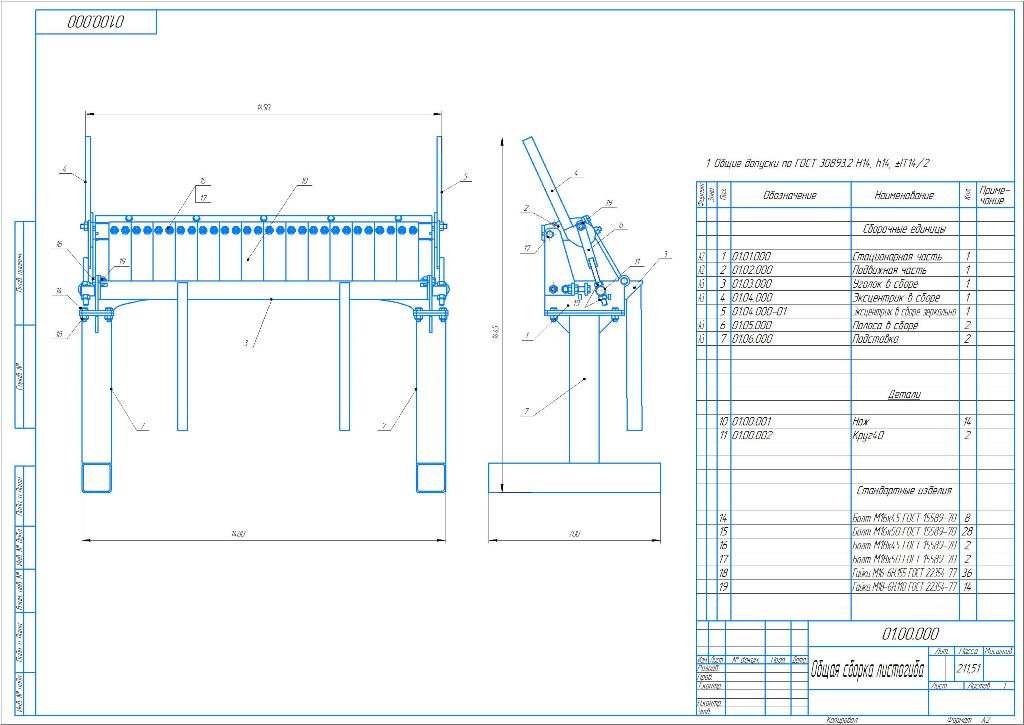

Общая сборка листогиба _ 01.00.000.cdw
-
Передняя подвижная стенка _ 01.02.001.cdw
-
Петля _ 01.01.007.cdw
-
Планка _ 01.02.005.cdw
-
Подвижная стенка _ 01.02.003.cdw
-
Подвижная часть _ 01.02.000.cdw
-
Подошва _ 01.01.001.cdw
-
Подставка _ 01.06.000.a3d
-
Подставка _ 01.06.000.cdw
-
Полоса _ 01.05.001.cdw
-
Полоса в сборе _ 01.05.000.cdw
-
Сборка листогиба.stp
-
Стационарная часть _ 01.01.000.cdw
-
Стенка _ 01.01.002.cdw
-
Стойка _ 01.01.005.cdw
-
Стол _ 01.01.004.cdw
-
Уголок _ 01.03.001.cdw
-
Уголок в сборе _ 01.03.000.cdw
-
Шайба _ 01.04.002.cdw
-
Шпилька М18х50.m3d
-
Шпилька М18х60.m3d
-
Шпилька М18х200.m3d
-
Эксцентрик _ 01.04.001.cdw
-
Эксцентрик в сборе _ 01.04.000.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Ксения Парыгина
user-3869860
Сергей Лисицкий
18.12.2025 в 12:06
Оценка:
Размеры: Соответствуют реальным
Оформление: Соответствует ISO

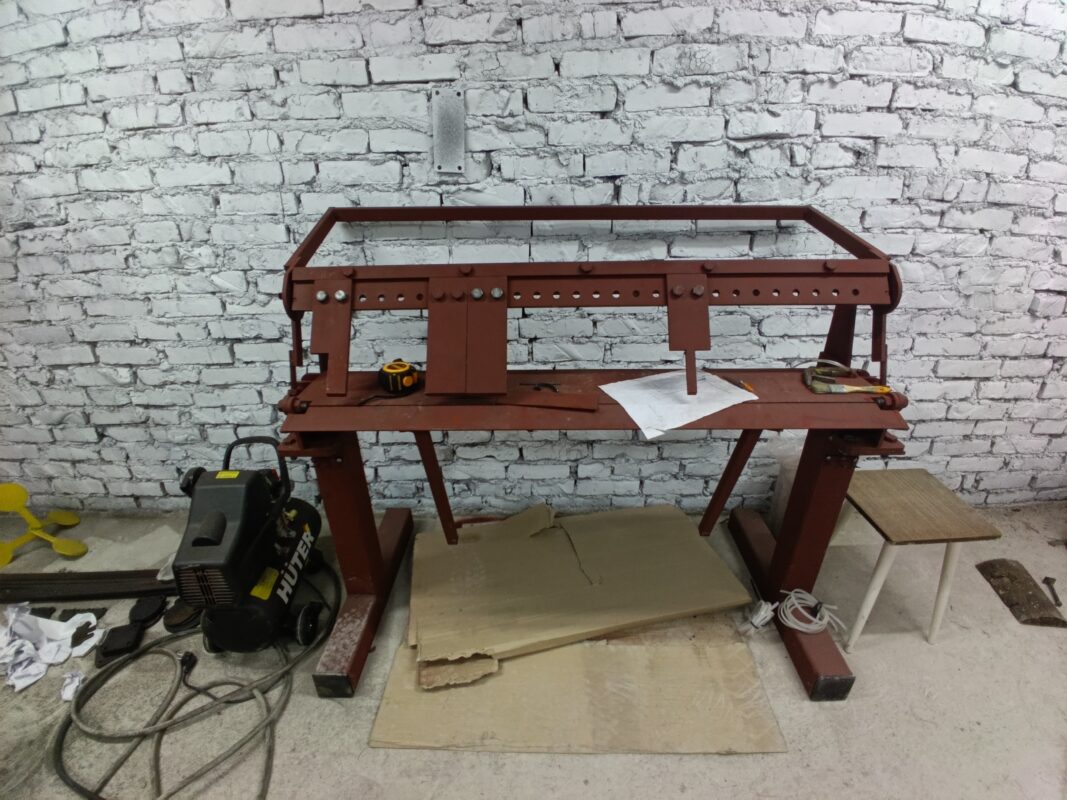

Собрал по вашему чертежу, смело отмечу что дорабатывать надо, включая те же болты, нужны с телом в местах контакта и ходьбы.
А в целом добротная работа, автору большое спасибо за доброкачественную модель.
7 из 5 возможных баллов
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

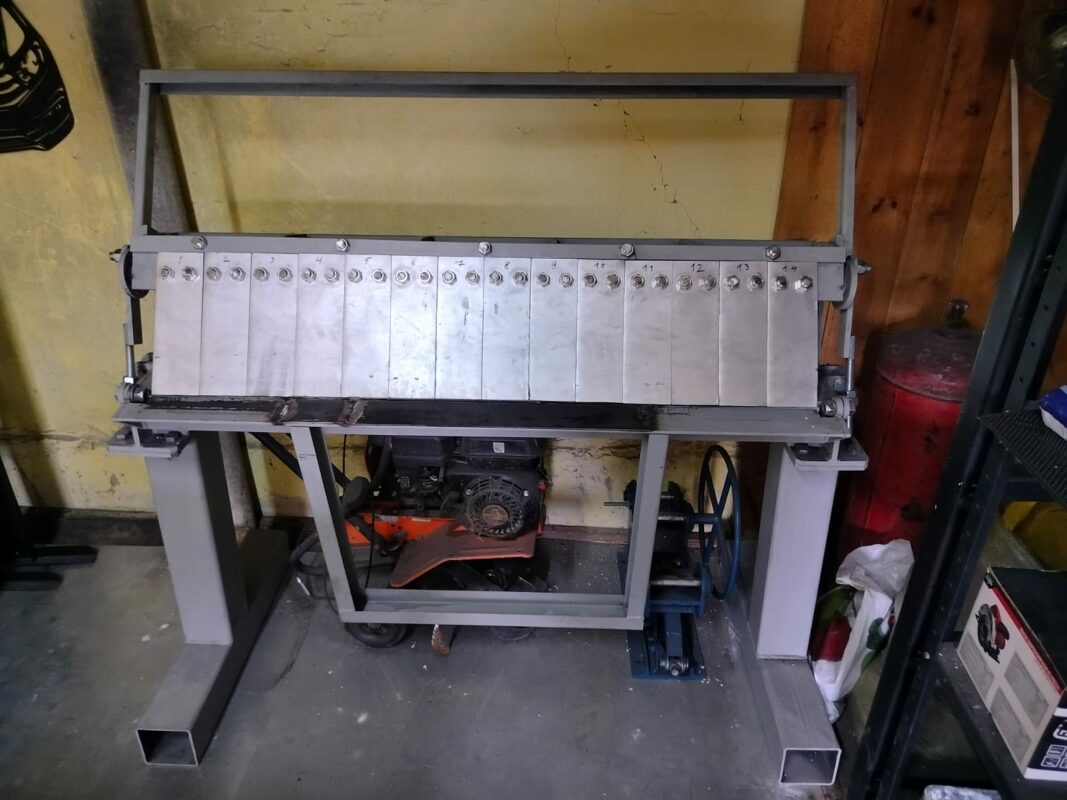

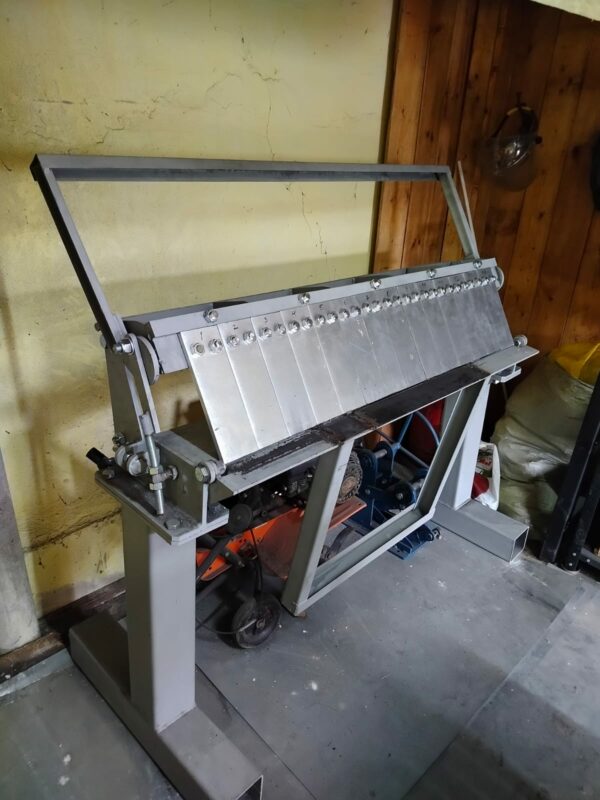

Здравствуйте, вот фото в готовом виде.
"Задняя подвижная стенка" 01.02.002 Не указана толщина листа
"Задняя подвижная стенка _ 01.02.002 - 10мм - 1шт.dxf"
Есть видеообзор или же фото в собранном виде?
Ещё интересует вес данного изделия
