Станок для гибки уголка

0
0
90
0
0
100
01.00.000_Гибочный станок.stp

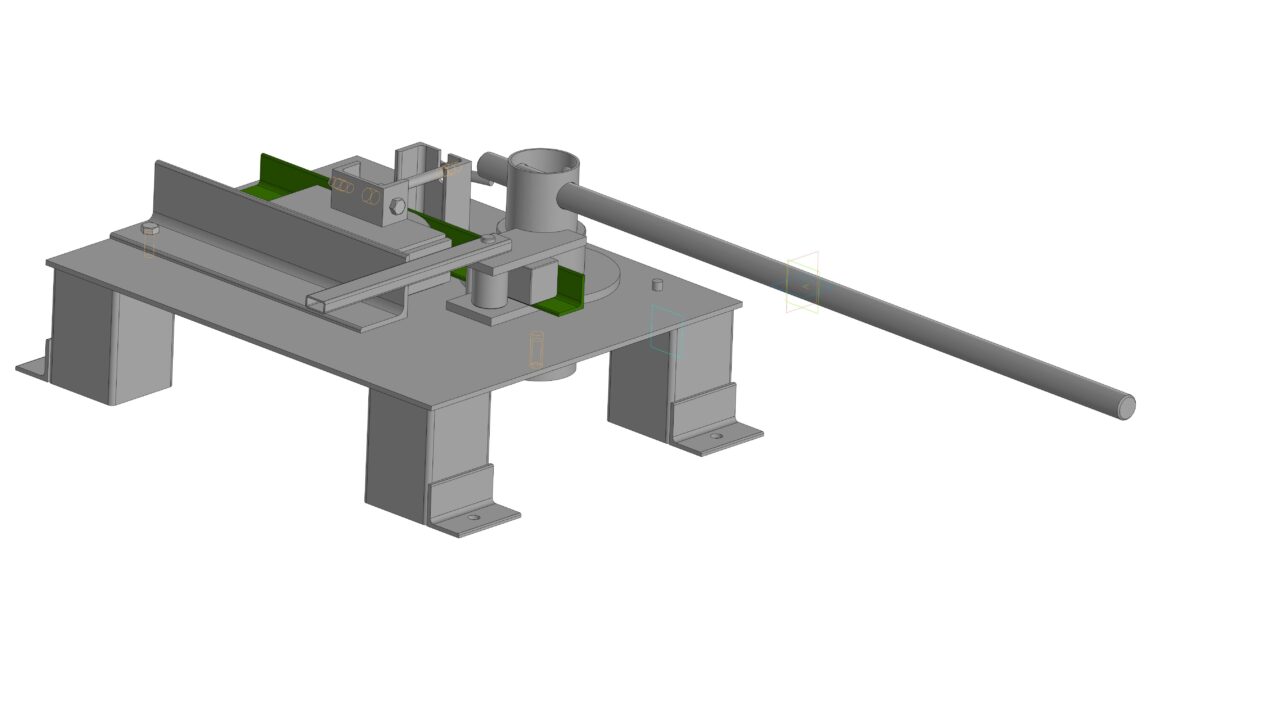

3D модель Станок для гибки уголка

Станок для гибки уголка радиусом сгиба 50мм, габариты станка (без рукоятки) 690х500х286 ДхШхВ, проектировалось под уголок 40х40х3 (материал Алюминий) но так же подойдёт и для других размеров уголка. Станок изготовлен не был, по этому про качество продукции и работоспособность сказать не могу.

3D Модели Станок станок для гибки
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Юрий Туманов
Дата
29.01.2026
Язык
Русский
Состав
3D модель, чертежи
Софт
КОМПАС-3D 21 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • icon-a3d 01.00.000_Гибочный станок.a3d
  • icon-cdw 01.00.000_Гибочный станок.cdw
  • icon-spw 01.00.000_Гибочный станок.spw
  • icon-step 01.00.000_Гибочный станок.stp
  • icon-cdw 01.00.001_Столешница.cdw
  • icon-m3d 01.00.001_Столешница.m3d
  • icon-m3d 01.00.002_Опора труба 100х3 L=140.m3d
  • icon-cdw 01.00.003_Уголок 50х5.cdw
  • icon-m3d 01.00.003_Уголок 50х5.m3d
  • icon-cdw 01.00.004_Опорный диск.cdw
  • icon-m3d 01.00.004_Опорный диск.m3d
  • icon-m3d 01.00.005_Втулка.m3d
  • icon-cdw 01.00.005_втулка.cdw
  • icon-cdw 01.00.006_Вал.cdw
  • icon-m3d 01.00.006_Вал.m3d
  • icon-cdw 01.00.007_Гильза.cdw
  • icon-m3d 01.00.007_Гильза.m3d
  • icon-cdw 01.00.008_Заглушка.cdw
  • icon-m3d 01.00.008_Заглушка.m3d
  • icon-cdw 01.00.009_Труба рукоятки.cdw
  • icon-m3d 01.00.009_Труба рукоятки.m3d
  • icon-cdw 01.00.010_Рукоятка.cdw
  • icon-m3d 01.00.010_Рукоятка.m3d
  • icon-cdw 01.00.011_Пластина.cdw
  • icon-m3d 01.00.011_Пластина.m3d
  • icon-m3d 01.00.012_Заготовка для гибки(условно).m3d
  • icon-cdw 01.00.013_Упор брусок.cdw
  • icon-m3d 01.00.013_Упор брусок.m3d
  • icon-cdw 01.00.014_Труба эксцентрика.cdw
  • icon-m3d 01.00.014_Труба эксцентрика.m3d
  • icon-cdw 01.00.015_Фиксатор.cdw
  • icon-m3d 01.00.015_Фиксатор.m3d
  • icon-m3d 01.00.016_Лист 100х50х10.m3d
  • icon-m3d 01.00.017_Круг12 L=50.m3d
  • icon-m3d 01.00.018_Круг12 L=10.m3d
  • icon-a3d 01.01.000_Сборка прижима.a3d
  • icon-cdw 01.01.000_Сборка прижима.cdw
  • icon-cdw 01.01.001_Уголок.cdw
  • icon-m3d 01.01.001_Уголок.m3d
  • icon-cdw 01.01.002_Стенка.cdw
  • icon-m3d 01.01.002_Стенка.m3d
  • icon-m3d 01.01.003_Лист 45х50х8.m3d
  • icon-cdw 01.01.006_Крепление.cdw
  • icon-m3d 01.01.006_Крепление.m3d
  • icon-cdw 01.01.010_Ролик в сборе(Условная сборка).cdw
  • icon-m3d 01.01.010_Ролик в сборе(Условная сборка).m3d
  • icon-a3d 01.02.000_Сборка эксцентрика.a3d
  • icon-cdw 01.02.000_Эксцентрик в сборе.cdw
  • icon-cdw 01.02.001_Эксцентрик.cdw
  • icon-m3d 01.02.001_Эксцентрик.m3d
  • icon-m3d 01.02.002_Вал эксцентрика круг16 L=88.m3d
  • icon-a3d 01.03.000_Гайка барашковая.a3d
  • icon-cdw 01.03.000_Гайка барашковая.cdw
  • icon-m3d 01.03.001_Ручка гайки.m3d
  • icon-m3d Гайка М12.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
