Станок вальцовочный

Вальцы предназначены для изготовления из листового металла труб различного диаметра, применяемых в вентиляционных системах и кровельных водосливах.
Материалом для изготовления труб является тонколистовая оцинкованная сталь по ГОСТ Р52246-2004 и/или из стали с полимерным покрытием по ГОСТ Р52146-2003.
Параметры заготовки :
длина, мм до 1250
толщина, мм 0,5
Обслуживающий персонал - 1 человек
Габаритные размеры (LxBxH), мм 1600х500х1100
Масса, кг 110

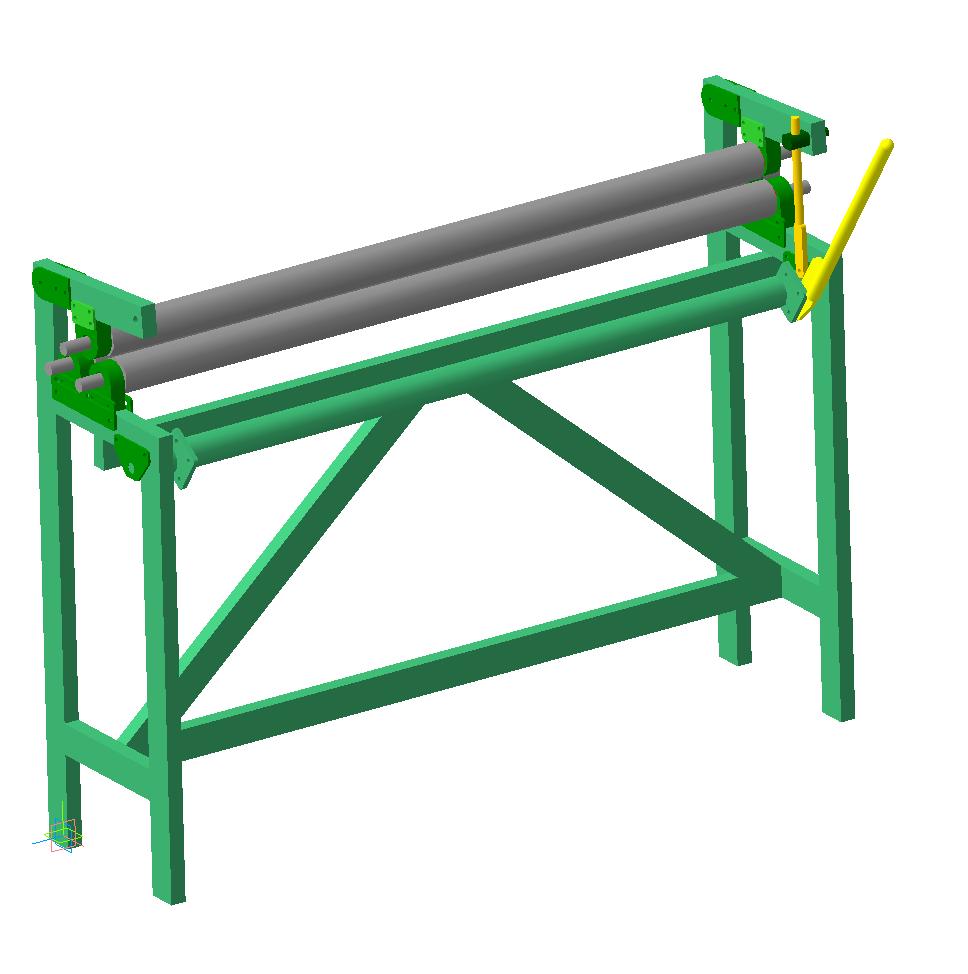

Станок состоит из жесткой рамы, на которой закреплены три вала, два из которых не подвижные (вращаются только вокруг своей оси), третий имеет подвижный крепёж, который с помощью дожимной ручки позволяет прокатывать необходимый диаметр.
Два закрепленных на раме вала получают вращательное движение,один из которых непосредственным вращением рукоятки, второй запитан цепной передачей через шестерни.
Дожимная рукоятка поднимается вверх, в следствии чего средний вал относительно двух неподвижных валов поднимается и образует нужный зазор для подачи заготовки.
Установив заготовку между валами, одной рукой опускаем дожимную ручку до нужного диаметра и одновременно другой рукой приводим в движение спаренные валы через рукоятку.При недостаточном скручивании заготовки повторить выше описанные действия.
Получив нужную форму заготовки трубы, дожимную рукоятку поднять вверх до упора, что позволит свободно вытащить заготовку.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 15home

Сайт: www

Просмотр файлов
вал подачи.m3d
каблук всборе.m3d
крепеж вала подачи.m3d
крепеж верхнего вала.m3d
крепеж натяжки верхнего вала.m3d
опора верхнего вала.m3d
подшипник 205.m3d
рама 1.25м.m3d
регулировочная растяжка.m3d
ручка подъема.m3d
труба рабочая.m3d
упор каблука.m3d
щека боковая.m3d
Сборка1.a3d
Сборка2.a3d
Сборка3.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1
2016-03-04 в 12:00 Ответить

Проект создан в некоммерческой версии компаса.
Предупреждать надо!

4
2016-03-09 в 21:22 Ответить

Модель очень сырая:
1) Цепной передачи нет в модели.
2) Рама одной деталью
3) Нет ни одного болта
Просто модернизировать модель под свои нужды проблематично. Проще создать свое заново, чем ковыряться в этом изделии.
