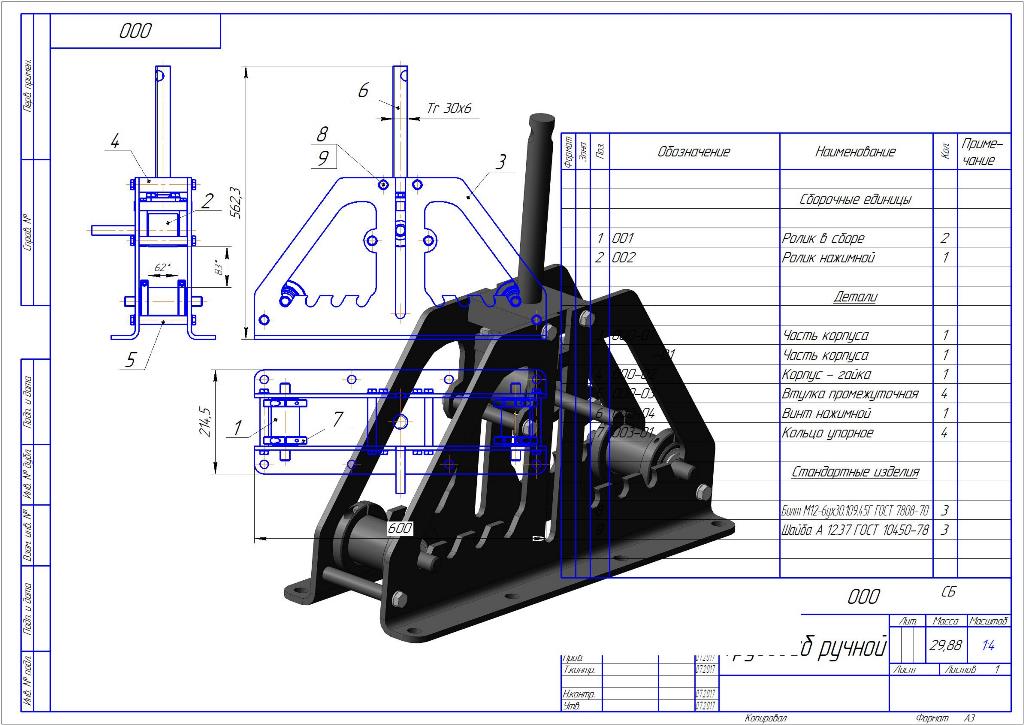

Трубогиб ручной разборный с быстро-переставляемыми роликами для изменения радиуса гибки, максимальный размер профильной трубы до 60х60 мм, чертежи для производства +3д модель в формате Компас.
Рукоять для вращения центрального ролика и винта нажимного предусмотреть на месте производства, зависит от имеющегося оборудования, для производства данного трубогиба потребуется: лазерная/плазменная резка (8мм), гибка (8мм), токарно-фрезерные работы.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Трубогиб ручной с быстро-переставляемыми роликами для изменения радиуса гибки,
Трубогиб ручной с быстро-переставляемыми роликами для изменения радиуса гибки,
3
155
18474
66
8
100
Сообщить о проблеме
Автор
Владислав Андреевич
Дата
01.09.2017
Язык
Русский
Состав
Сборочный чертеж (СБ), Спецификация, Деталировка , 3D-модель
Софт
КОМПАС-3D 16.0.3
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
001 СБ - Ролик в сборе.a3d
-
001 СБ - Ролик в сборе СБ.cdw
-
001-01 - Ролик.cdw
-
001-01 - Ролик.m3d
-
001-02 - Ось.cdw
-
001-02 - Ось.m3d
-
-
-
002 СБ - Ролик нажимной.a3d
-
002 СБ - Ролик нажимной СБ.cdw
-
002-01 - Корпус ролика нажимного.cdw
-
002-01 - Корпус ролика нажимного.m3d
-
002-02 - Ушко.cdw
-
002-02 - Ушко.m3d
-
002-03 - Ролик.cdw
-
002-03 - Ролик.m3d
-
002-04 - Пластина.cdw
-
002-04 - Пластина.m3d
-
-
-
003-01 - Кольцо упорное.cdw
-
003-01 - Кольцо упорное.m3d
-
-
-
000-01 - Часть корпуса DXF.dxf
-
002-04 - Пластина DXF.dxf
-
-
-
Задание на печать.pjd
-
-
-
-
-
000 - Трубогиб ручнойСБ.cdw
-
000 СБ - Трубогиб ручной.a3d
-
000-01 - Часть корпуса.cdw
-
000-01 - Часть корпуса.m3d
-
000-02 - Корпус - гайка.cdw
-
000-02 - Корпус - гайка.m3d
-
000-03 - Втулка промежуточная.cdw
-
000-03 - Втулка промежуточная.m3d
-
000-04 - Винт нажимной.cdw
-
000-04 - Винт нажимной.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Александр Атюшов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
О мужики, ничесё вы тут понаскачивали)) рад что вам пригодилось, я вообще можно сказать на первой своей работе его замоделил по просьбе начальника, но начальник был плохой и не заслужил таких стараний, поэтому слил в сеть эти чертежики. Дело было давно очень)) Компас был еще древний и я был молод и горяч, сейчас бы конечно все бы грамотнее сделал, без спору) Ну как есть мужики, прошу понять и простить если что не так)
все отлично, рукоять доработать=) и отлично
Скачал файлы, пишет, что повреждены!
Снес компас, установил новый, все равно(
Вы скачали архив, сначала нужно его распаковать, а затем работать, вы компас какой версии используете??
Скачал данный чертёж, отдал на плазму позвонили сказали что нет ни размеров и фаил не грузится в программу ошибка какая то!
Давайте не будем играть в испорченный телефон.
1. Убедится, что есть размеры, Вы можете самостоятельно. Скачайте Viewer и посмотрите сами файлы КОМПАС-3D.
2. Если специалисты не умеют работать с файлами DXF, значит скорее всего они не специалисты и я не стал с таким работать.
Читайте комментарии выше, почти 50 человек скачали данный файл.
Собрал все ок. Изменить посадочное места подшипника под запрессовку (-0.02) и проточка под внутреннюю обойму увеличить.
Приветствую . Небольшие поправки - на ограничительных кольцах внутренний диаметр делать на 0.2 мм больше диаметра ролика иначе не будет работать .
Меня тоже интересует, что нибудь получилось собрать?
Да, мужики в цеху делали, рукоять только дорабатывали так как им нужно, потом я с ними связь потерял, еще резьбу можно переделать на более простую на винте, которую можете изготовить, а так все норм, собрать можно! там главное изготовить детали, откройте 3д, посмотрите примерно сможете такие детали сделать или нет, нужна лазерная резка, гибка, токарь, фрезер.
Здравствуйте
По Вашему проекту изделие изготавливалось?
