Вальцы ручные 1300 мм

Вальцы ручные для вальцовки листов шириной до 1300 мм. Толщина листа до 3 мм включительно.
Минимальный диаметр вальцованной трубы 100 мм.
Схема расположения валов - ассиметричная (позволяет получать трубы с качественными краями)

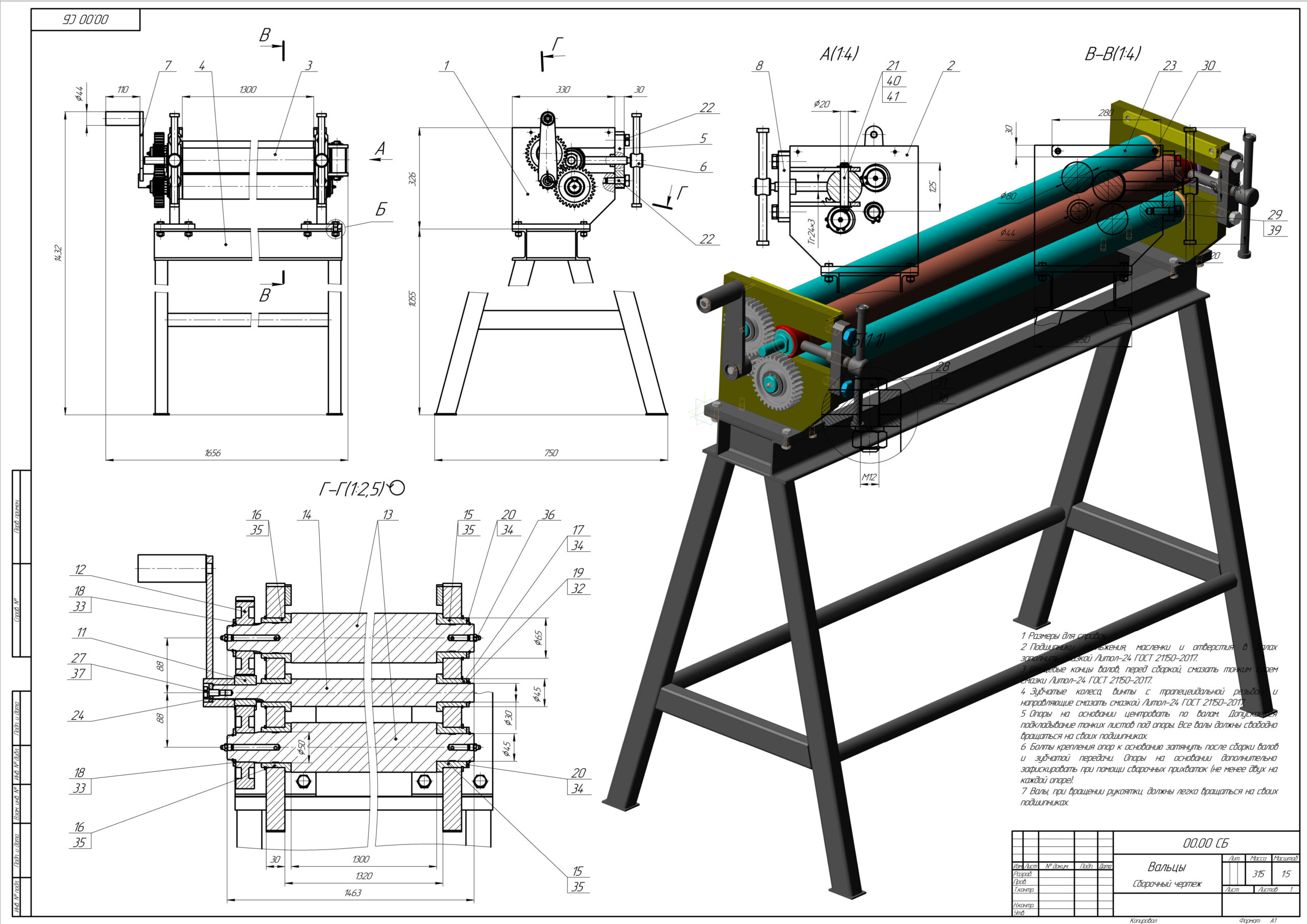

Состав: 3D сборка, 3D модели, чертежи, спецификации

Софт: КОМПАС-3D 16.1

Файлы:

01.02 - Лист.m3d

06.03 - Стержень.m3d

01.00 - Опора.a3d

05.01 - Винт.m3d

02.00 - Вал прижимной.a3d

05.03 - Набалдашник.m3d

07.00 - Планка.a3d

00.04 - Вал.m3d

00.09 - Шайба.m3d

07.01 - Планка.m3d

02.04 - Крышка.m3d

00.10 - Ось.m3d

00.13 - Шайба.m3d

04.02 - Бобышка.m3d

06.02 - Лист.m3d

05.00 - Винт с воротком.a3d

00.06 - Втулка.m3d

03.04 - Труба.m3d

06.01 - Втулка.m3d

06.00 - Рукоятка.a3d

00.12 - Планка.m3d

Чертежи/

Чертежи/07.00 - Планка.cdw

Чертежи/00.00 - Вальцы спец.spw

Чертежи/03.03 - Распорка.cdw

Чертежи/03.00 СБ - Основание Сборочный чертеж.cdw

Чертежи/03.01 - Швеллер.cdw

Чертежи/00.02 - Колесо зубчатое.cdw

Чертежи/00.01 - Шестерня.cdw

Чертежи/00.13 - Шайба.cdw

Чертежи/01.01 - Лист.cdw

Чертежи/04.02 - Бобышка.cdw

Чертежи/00.10 - Ось.cdw

Чертежи/06.01 - Втулка.cdw

Чертежи/02.00 СБ - Вал прижимной Сборочный чертеж.cdw

Чертежи/06.04 - Втулка.cdw

Чертежи/00.06 - Втулка.cdw

Чертежи/00.03 - Вал.cdw

Чертежи/05.01 - Винт.cdw

Чертежи/01.00 СБ - Опора Сборочный чертеж.cdw

Чертежи/01.03 - Проушина.cdw

Чертежи/05.03 - Набалдашник.cdw

Чертежи/02.01 - Корпус.cdw

Чертежи/06.03 - Стержень.cdw

Чертежи/02.04 - Крышка.cdw

Чертежи/03.02 - Ножка.cdw

Чертежи/06.02 - Лист.cdw

Чертежи/02.05 - Корпус.cdw

Чертежи/00.12 - Планка.cdw

Чертежи/00.07 - Шайба.cdw

Чертежи/02.02 - Вал.cdw

Чертежи/07.01 - Планка.cdw

Чертежи/06.00 СБ - Рукоятка Сборочный чертеж.cdw

Чертежи/00.00 СБ - Вальцы Сборочный чертеж.cdw

Чертежи/04.01 - Планка.cdw

Чертежи/05.02 - Рукоятка.cdw

Чертежи/03.00 - Основание.spw

Чертежи/05.00 СБ - Винт с воротком Сборочный чертеж.cdw

Чертежи/00.05 - Втулка.cdw

Чертежи/04.00 - Планка.cdw

Чертежи/01.02 - Лист.cdw

Чертежи/00.11 - Палец.cdw

Чертежи/02.03 - Сальник.cdw

Чертежи/00.08 - Шайба.cdw

Чертежи/00.04 - Вал.cdw

Чертежи/00.09 - Шайба.cdw

03.01 - Швеллер.m3d

00.01 - Шестерня.m3d

04.00 - Планка.a3d

02.05 - Корпус.m3d

02.03 - Сальник.m3d

05.02 - Рукоятка.m3d

03.03 - Распорка.m3d

06.04 - Втулка.m3d

04.01 - Планка.m3d

00.02 - Колесо зубчатое.m3d

02.02 - Вал.m3d

00.07 - Шайба.m3d

02.01 - Корпус.m3d

00.00 - Вальцы.a3d

00.03 - Вал.m3d

03.00 - Основание.a3d

01.01 - Лист.m3d

01.03 - Проушина.m3d

00.08 - Шайба.m3d

00.05 - Втулка.m3d

03.05 - Лист.m3d

00.11 - Палец.m3d

03.02 - Ножка.m3d
