Общий вид станка с основными узлами на чертеже. Станок предназначен для тонкой расточки блоков цилиндров и гильз судовых, автомобильных, тракторных и мотоциклетных двигателей, а также для сверления, подрезки торцов и расточки отверстий в отдельных двигателях. Снабжен сменным комплектом шпинделей, которые устанавливают под нужный диаметр отверстия. Технические характеристики: Диаметр растачиваемого отверстия, мм-28...200. Расстояние от оси шпинделя до салазок шпиндельной бабки, не менее, мм-320. Ход шпиндельной бабки, не менее, мм -500. Расстояние от конца шпинделя до рабочей поверхности стола, мм -22. Продольный ход стола, мм - 800. Поперечный ход стола, мм-200. Размеры: длина, мм-1750; ширина,мм-1560; высота, мм-2125. Масса, кг-2680.

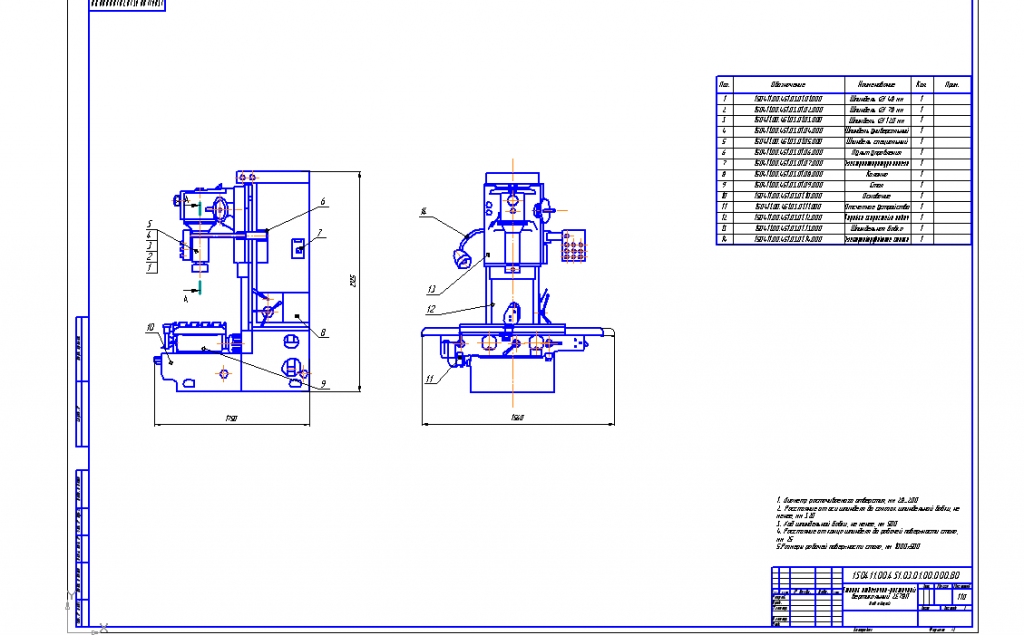

Чертеж станка 2Е78П
