Универсальный горизонтально-расточной станок модели 2620А

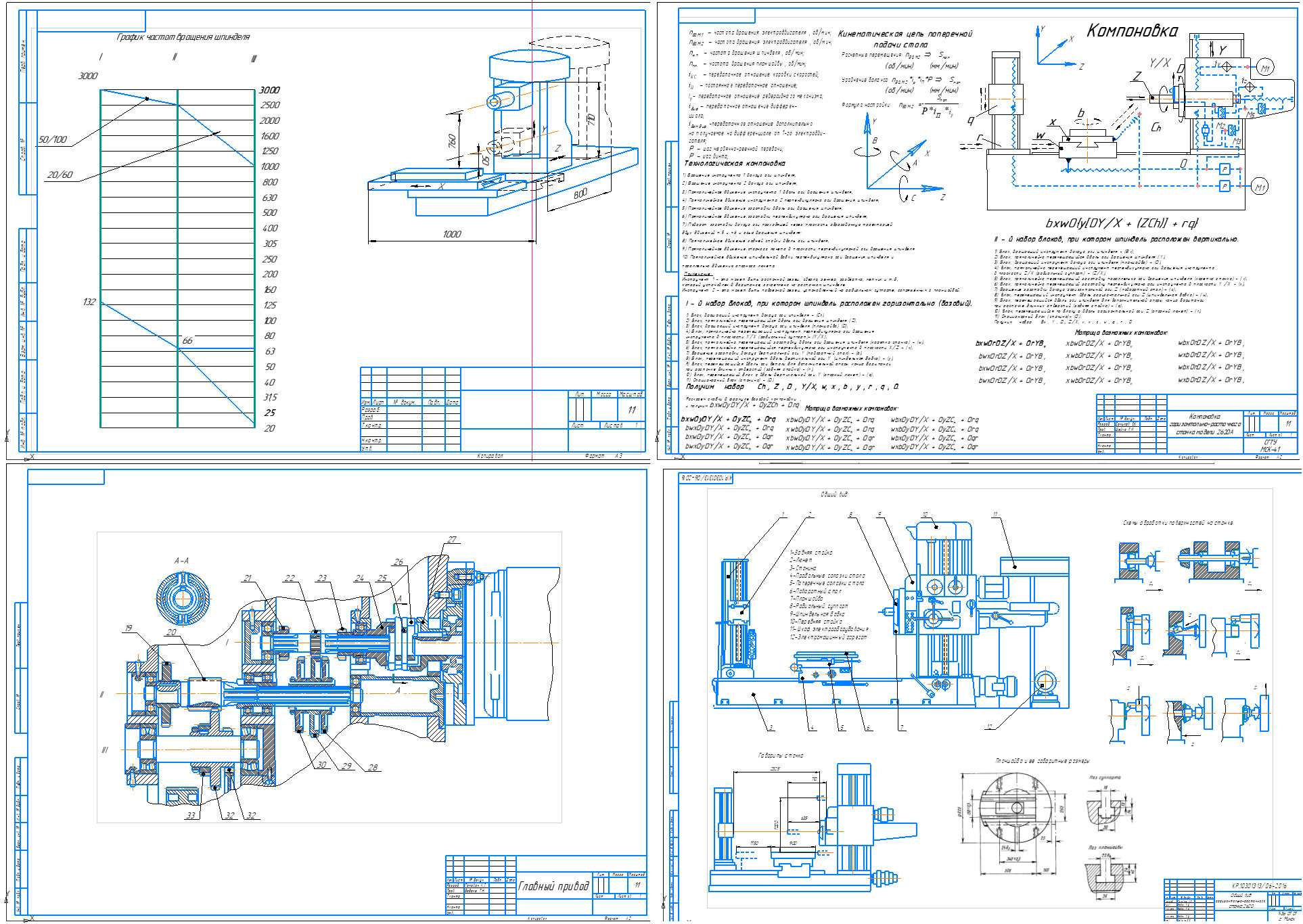

Универсальный горизонтально-расточной станок модели 2620А – анализ кинематики и компоновки
Универсальный горизонтально-расточной станок модели 2620А предназначен для сверления, растачивания, зенкерования, развертывания и зенкования отверстий, подрезания торцов радиальным суппортом, фрезерования плоскостей торцовыми фрезами, фрезерования пазов хвостовыми фрезами и для нарезания внутренних резьб расточным шпинделем в условиях индивидуального и серийного производства, также для обработки корпусных деталей, имеющих точные отверстия, связанные между собой точными расстояниями.
Наибольший вес обрабатываемой детали (при равномерно распределенной нагрузке на стол станка) 2000 кг.
Станок моделей 2620А имеет радиальный суппорт на встроенной планшайбе и нормальный выдвижной шпиндель диаметром 90 мм. Они преимущественно, предназначаются для работ, требующих применения радиального суппорта при обтачивании торцовых поверхностей и при консольном растачивании отверстий больших диаметров.
Станок имеет оптические экраны (цена деления 0,01 мм), которые предназначаются для работ в механических и инструментальных цехах при необходимости получения повышенной точности отсчета координат. Также имеет нониусную шкалу (шкала - нониус) (цена деления 0,05 мм) и механизм точного электроостанова предназначены для широкого применения в механических цехах.
Расшифровка модели станка 2620А:
2 – группа станка: сверлильные и расточные;
6 – тип станка: расточные;
20 – максимальная масса обрабатываемого изделия (2000 кг);
А - особо высокой точности, точность 0,25 отклонений от Н;
Диаметр расточного шпинделя, мм 90
Наибольшее перемещение шпинделя, мм:
осевое 710
вертикальное 1000
Рабочая поверхность стола, мм 900х1120
Наибольший вес обрабатываемой детали, кг 2000
Наибольшее перемещение радиального суппорта, мм 170
Число скоростей вращения расточного шпинделя 23
Пределы чисел оборотов шпинделя в минуту 12,5-2000
Число скоростей вращения планшайбы 15
Пределы чисел оборотов планшайбы в минуту 8-200
Пределы скоростей осевых подач шпинделя, мм/мин 2,2-1760
Пределы скоростей подач стола шпиндельной бабки, мм/мин 1,4-1,120
Пределы скоростей подач суппорта, мм/мин 0,88-700
Мощность главного электродвигателя, кВт 7,5/10
