Привод главного движения вертикально-сверлильного станка

Полоцкий государственный университет
Кафедра технологии и обработки машиностроительного производства
Курсовой проект по дисциплине «Конструирование изделий машиностроения»
Тема: «Привод главного движения вертикально-сверлильного станка»
Новополоцк 2018

Содержание

Введение 5
1 Определение основных технических характеристик станка 6
1.1 Методы получения производящих линий на станке 6
1.2 Анализ существующих конструкций и выбор станка-прототипа 7
1.3 Кинематический расчет привода главного движения 8
1.4 Выбор электродвигателя 8
2 Проектирование кинематики станка, выбор компоновки 9
2.1 Построение структурной сетки 9
2.2 Разработка кинематической схемы проектируемого станка 10
2.3 Построение графика частот вращения шпинделя 10
2.4 Определение передаточных отношений и подбор зубчатых колес 11
2.5 Определение фактических частот вращения и величин погрешностей 14
2.6 Определение угловых скоростей валов 15
2.7 Мощность и крутящий момент на валах 16
3 Расчет элементов привода 17
3.1 Расчет прямозубой цилиндрической зубчатой передачи 17
3.2 Расчет второго вала коробки скоростей 21
3.3 Расчет вала на прочность 23
3.4 Расчет подшипников 25
3.5 Расчет шпоночного соединения 26
3.6 Расчет шлицевых соединений 27
4 Описание конструкции спроектированных узлов 28
4.1 Описание коробки скоростей 28
4.2 Описание системы управления 29
4.3 Смазка коробки скоростей 30
Заключение 31
Список литературы 32

Количество скоростей шпинделя: 9
Диапазон частот вращения шпинделя: 180 – 2800
Мощность электродвигателя привода главного движения: 1,5 кВт
Знаменатель ряда: 1.41

По заданным параметрам выбираем станок-прототип – вертикаль-но-сверлильный станок модели 2А150

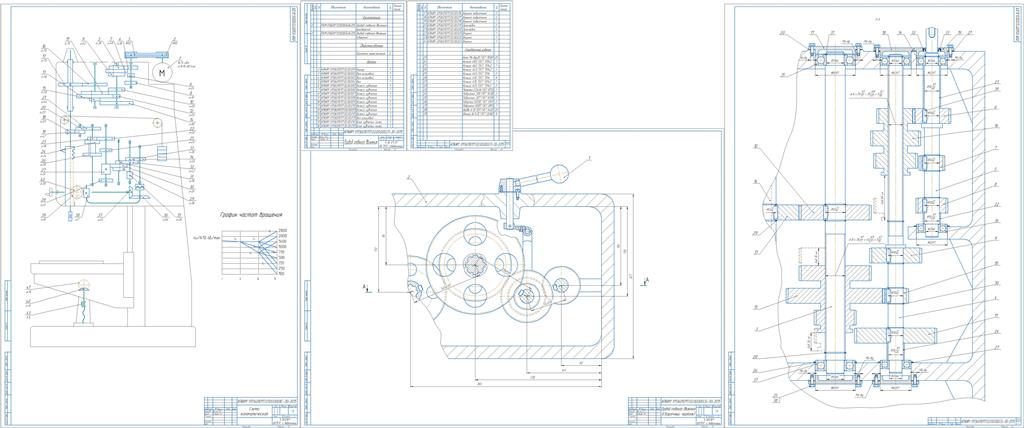

Состав: Привод главного движения (Сборочный чертеж), схема кинематическая, спецификация. Язык документа

Софт: КОМПАС-3D V16

Сайт: www

Файлы:
Кинематика (КИМ) (Качан).cdw
Спецификация (КИМ) (Качан).spw
Свёртка (КИМ) (Качан).cdw
Записка (КИМ) (Качан).doc
