Проектирование коробки скоростей станка 2Н150

Карагандинский государственный технический университет
Кафедра технологическое оборудование, машиностроения и стандартизация
Курсовой проект по дисциплине : "Металлорежущие станки"
На тему: "Проектирование коробки скоростей металлорежущего станка сверлильной группы"
Караганда 2016

Исходные данные Максимальный диаметр заготовки – 40 мм. Минимальный диаметр заготовки - 10мм. Материал режущей части инструмента – Сталь-45.
В данной работе рассматривается сверлильный станок 2н150, применяют его в основном в единичном и мелкосерийном производстве, а некоторые модификации этих станков — в условиях массового и крупносерийного производства.
Содержание

Введение 4
1 Определение технической характеристики станка 5
1.1 Характеристика станка 5
1.2 Определение режимов обработки 6
1.3 Определение чисел оборотов 7
1.4 Мощность привода главного движения 9
2 Кинематический расчет коробки скоростей проектируемого станка 11
2.1 Структурная сетка. График частот вращения
3 Динамический расчет коробки скоростей 11
13
3.1 Расчет валов 13
3.2 Геометрический расчет зубчатых колес 14
3.3 Подбор подшипников 17
4 Разработка конструкции коробки скоростей 21
4.1 Системы управления коробкой скоростей 21
4.2 Описание конструкции коробки скоростей 21
4.3 Смазка коробки скоростей 21
Список литературы 23
Приложение

Технические характеристики станка 2Н150:
Наибольший диаметр сверления в стали 45 50 мм;
Расстояние от оси вертикального шпинделя до направляющих
стойки (вылет) 50 мм;
Конус шпинделя Морзе 5;
Габариты станка 2930 х 890 х 1355 мм;
Масса станкат 1870 кг;
Частота вращения шпинделя 850об/мин;
Мощность 7,5 кВт.

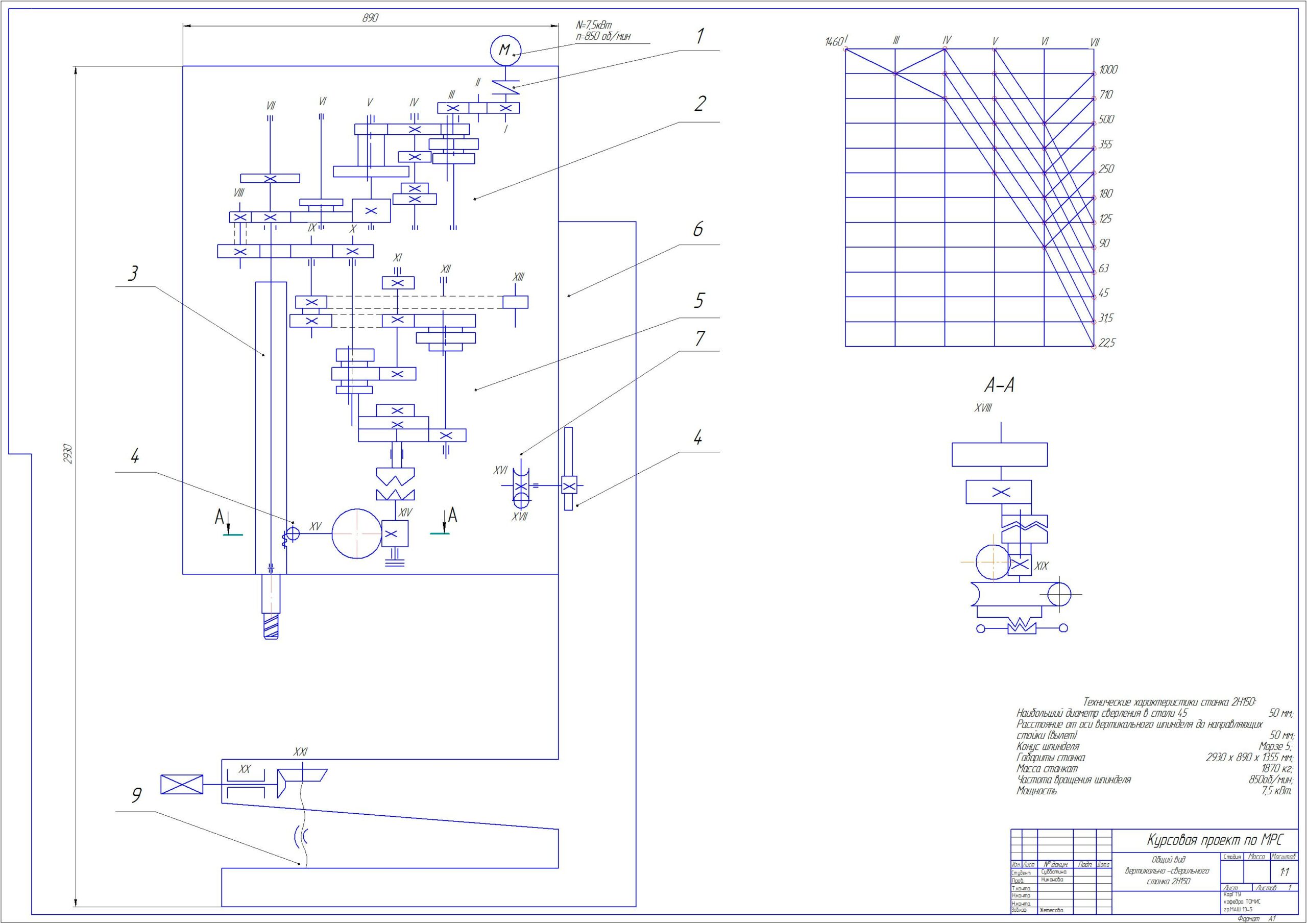

Состав: Коробка скоростей станка 2н150, кинематическая схема станка 2н150, спецификация, пз Язык документа

Софт: КОМПАС-3D 15SP2

Сайт: www

Файлы:
МРС станок\пояснительная
МРС станок\коробка скоростей
МРС станок\спецификация коробка станка
МРС станок\кинематическая схема станка
МРС станок\коробка скоростей
МРС станок\спецификация коробка станка
МРС станок\Cpetsifikatsia_shablon.docx
⠭\䨪 ⠭ 2150.spw
МРС станок
