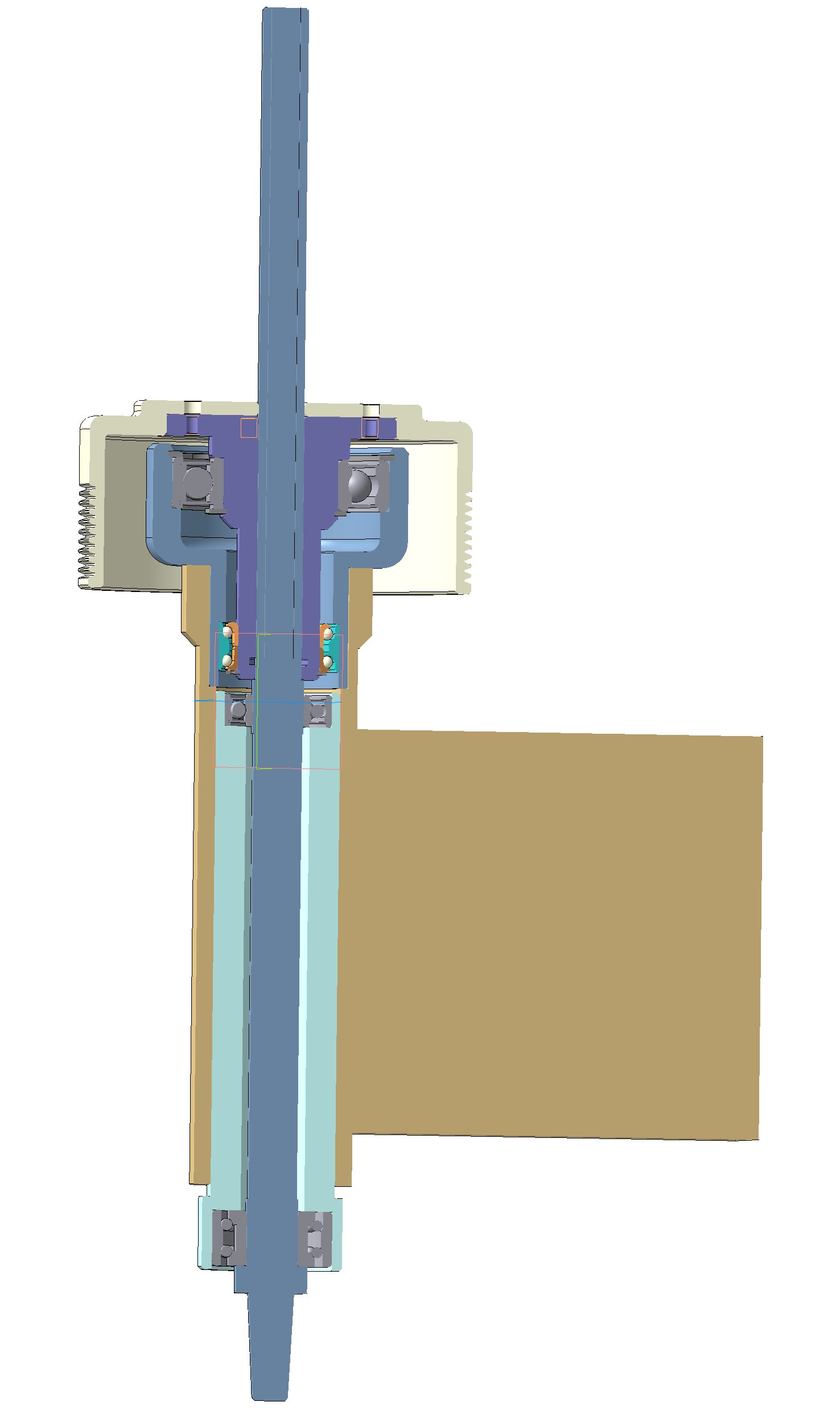

Рабочая модель переработанного шпиндельного узла настольно-сверлильного станка семейства НС-12 с применением поликлиновой ременной передачи, призвана повысить жесткость и общий ресурс всего узла, а самое важное - возможность быстрого и бесступенчатого регулирования частоты вращения шпинделя, без значимого снижения крутящего момента на шпинделе, посредством применения частного преобразователя. Передаточное отношение ременной передачи 1:2 позволяет максимально реализовать потенциал приводного электродвигателя без ощутимых потерь по скорости резания.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Сверлильные и расточные станки -
- Шпиндельный узел настольно-сверлильного станка НС-12 под поликлиновой ремень
Шпиндельный узел настольно-сверлильного станка НС-12 под поликлиновой ремень
1
2
1238
0
0
50
Сообщить о проблеме
Автор
roadwarrior
Дата
24.09.2019
Язык
Русский
Состав
3D Сборка + детали.
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Кольцо замковое.m3d
-
Кольцо наружнее.m3d
-
Подшипник32х47х18.a3d
-
Полукольцо внутреннее.m3d
-
Пыльник.m3d
-
Шарик.m3d
-
-
Вал приводной.m3d
-
Втулка верхней опоры.m3d
-
НС-12.a3d
-
-
Пиноль.m3d
-
Хобот.m3d
-
ШУ.a3d
-
Шкив.m3d
-
Шпиндель.m3d
-
