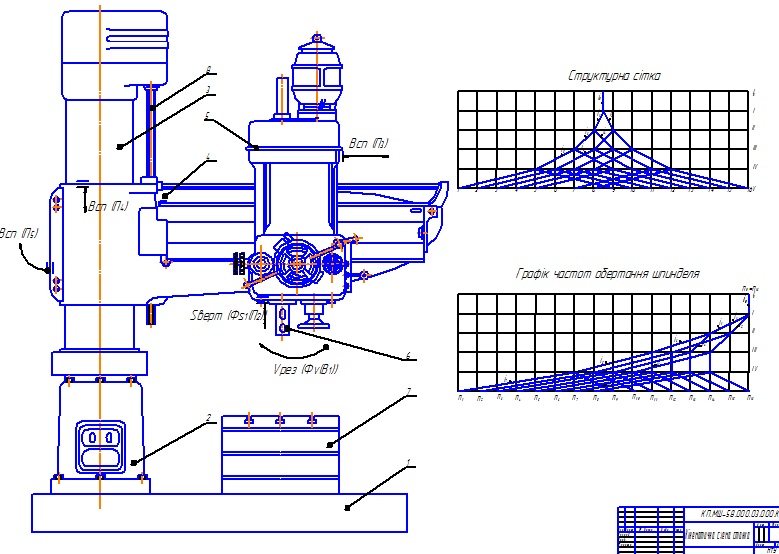

Чертеж металлорежущего сверлильного станка 2Н57. На чертеже показан общий вид станка, а также структурная сетка, и график частот вращения шпинделя. Спецификации нет.
Производитель Одесский завод радиально сверлильных станков
Страна производитель Украина
Вылет шпинделя 2000.0 (мм)
Ход шпинделя 450.0 (мм)
Максимальный диаметр сверления 75.0 (мм)
Конус шпинделя станка Морзе № 6
Вес 9500.0 (кг)
Длина 3620.0 (мм)
Наибольшее расстояние от торца шпинделя до плиты 1750 (мм)
Наибольшее горизонтальное перемещение шпиндельной головки 1800 (мм)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Сверлильные и расточные станки -
- Станок радиально-сверлильный 2Н57
Станок радиально-сверлильный 2Н57
0
307
7542
14
0
20
Сообщить о проблеме
Автор
Сергей
Шевченко
Дата
05.11.2013
Язык
Украинский
Состав
Вид общий (ВО)
Софт
Компас-3D 13 SP2
Как открыть?
Содержимое архива
-
Станок 2Н57_v5.cdw
