Стойка для электрической дрели разработана для обеспечения возможности качественного выполнения отверстий. Применяется дома, в гараже. Размеры составляют 350х220х(500-700)мм (ДхШхВ). Стойка собственной разработки, собственного изготовления, все механизмы работоспособные.

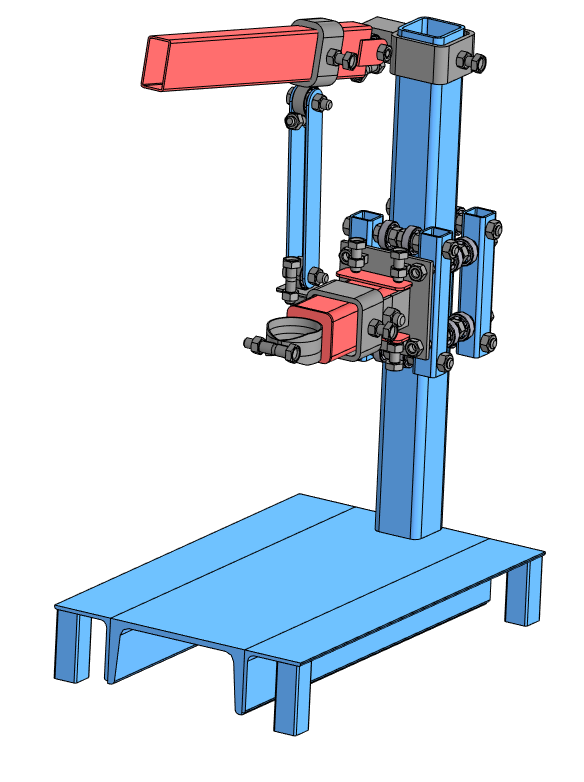

3D модель с деталировкой. Масштаб 1:1. Сборка имеет 11 деталей с крепежными элементами. Применено твердотельное моделирование.
