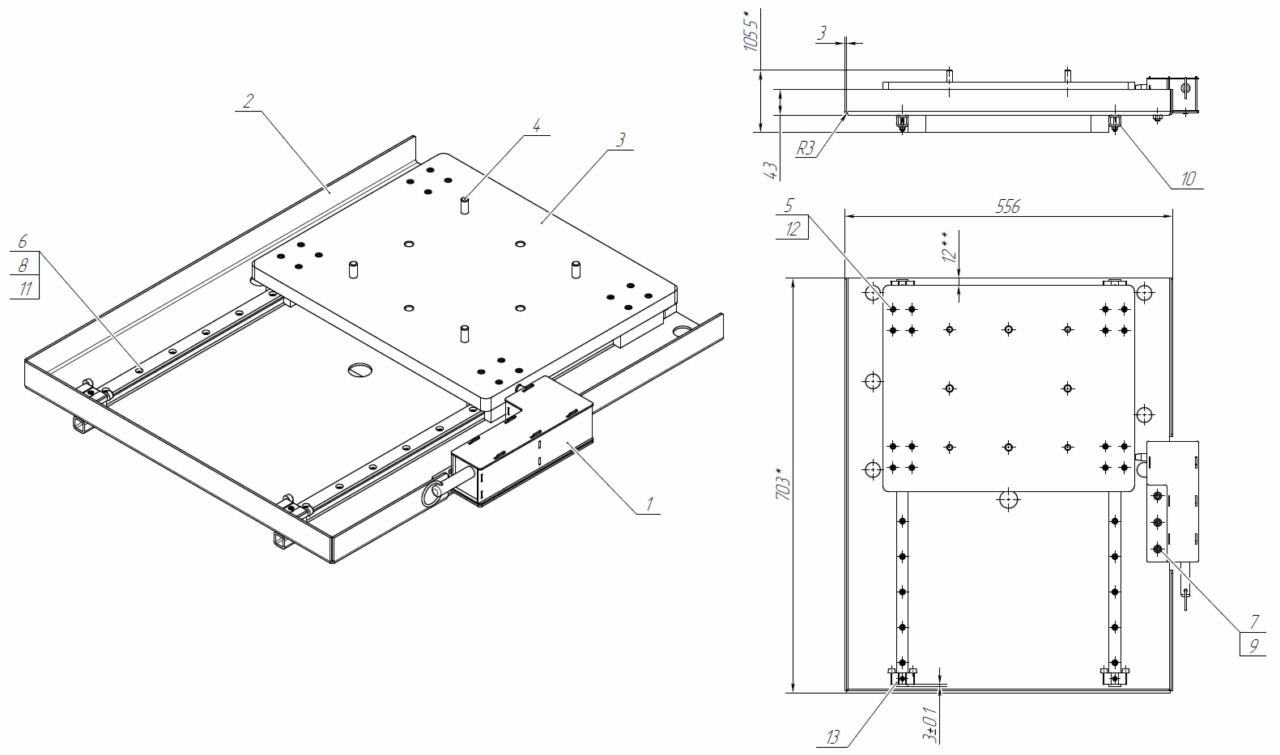

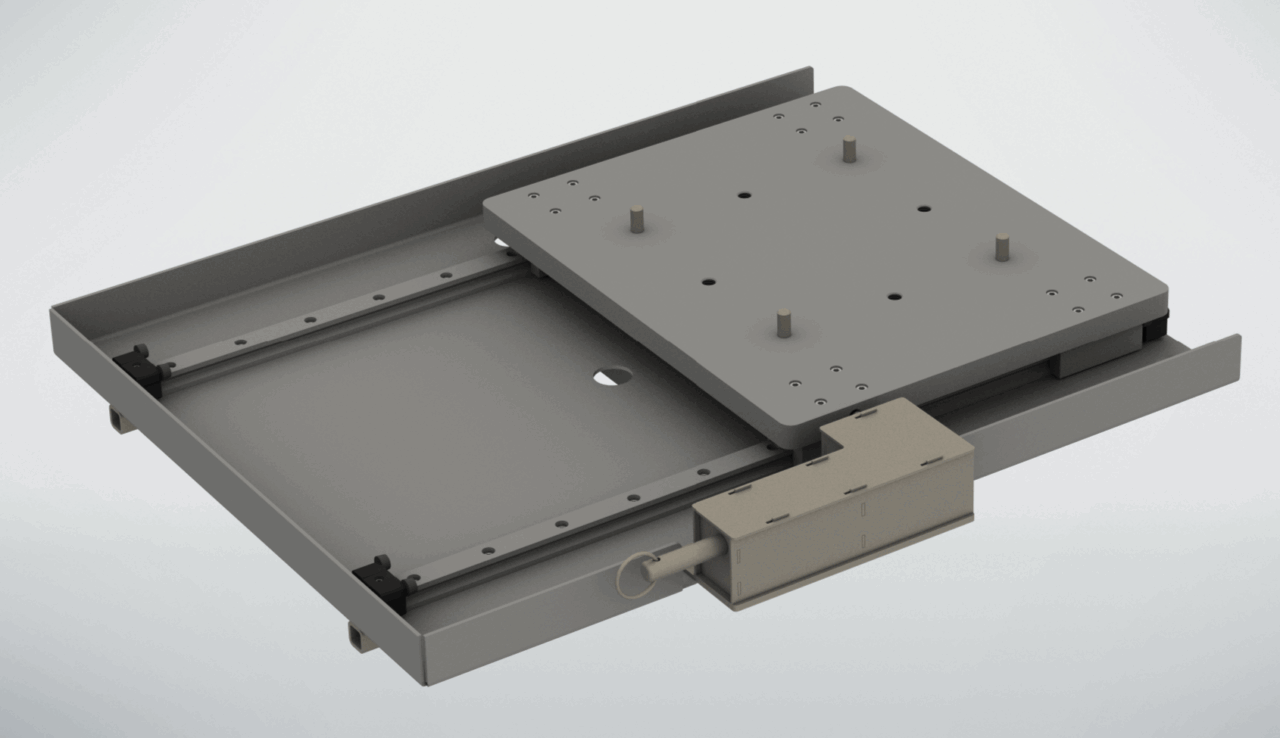

Выдвижная платформа для сверлильной установки с мультишпинделем CX-8510-13016

150

Платформа для сверлильной установки предназначена для уменьшения трудозатрат на смену и позиционирование обрабатываемых корпус. Платформа оснащена оригинальным механическим прижимом, который обеспечивает крепление подвижной плиты вровень с центральной осью сверлильной установки. Детали для платформы изготавливаются на ЧПУ и вырезаются на лазере, с последующей гибкой.

3D Модели Автоматизация прижимной механизм. сверлильный станок

Автор

Abotin

Дата

03.10.2025

Язык

Русский

Состав

Выдвижная платформа (СБ), Прижимной механизм (СБ), dxf-файлы для составления программ на лазер, полная деталировка.

Софт

T-FLEX CAD 17

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

файлы для работы
- 7809-0576.00-002 Переходная плита.grb
- HG20 Ограничитель хода.grb
- 7809-0576.00 Выдвижная платформа для мультишпинделя.pdf
- 7809-0576.00-10-011 Палец 2.grb
- 7809-0576.00-10-011 Палец 2.stp
- 7809-0576.00-10-012 Палец 3.stp
- 7809-0576.00 Выдвижная платформа для мультишпинделя.grb
- 7809-0576.00 Выдвижная платформа для мультишпинделя.stp
- 7809-0576.00-10-007 Ребро2 08пс л.2.0.dxf
- 7809-0576.00-10-010 Палец 1.grb
- 7809-0576.00-10-012 Палец 3.grb
- 7809-0576.00-10-002 Уплотнитель 08пс л.2.0.dxf
- 7809-0576.00-10 Прижимной механизм.grb
- 7809-0576.00-10-006 Ребро1 08пс л.2.0.dxf
- 7809-0576.00-002 Переходная плита.pdf
- 7809-0576.00-10-009 Крышка 08пс л.2.0.dxf
- 7809-0576.00-10 Прижимной механизм.pdf
- 7809-0576.00-10-012 Палец 3.pdf
- 7809-0576.00-10-010 Палец 1.pdf
- 7809-0576.00-10-001 Основание 08пс л.3.0.dxf
- 7809-0576.00-10-011 Палец 2.pdf
- 7809-0576.00-10-004 Стенка2 08пс л.2.0.dxf
- 7809-0576.00-001 Основание aisi304 л.3.0.dxf
- 7809-0576.00-10-008 Ребро3 08пс л.2.0.dxf
- 7809-0576.00-002 Переходная плита.stp
- 7809-0576.00-10-005 Стенка3 08пс л.2.0.dxf
- 7809-0576.00-005 Штифт установочный.stp
- 7809-0576.00-10-013 Упор 08пс л.5.0.dxf
- 7809-0576.00-10-003 Стенка 1 08пс л.2.0.dxf
- 7809-0576.00-10-010 Палец 1.stp
- основание (для сборки).grb
- механизм прижима (для сборки).grb
- 7809-0576.00-005 Штифт установочный.pdf
- 7809-0576.00-005 Штифт установочный.grb
