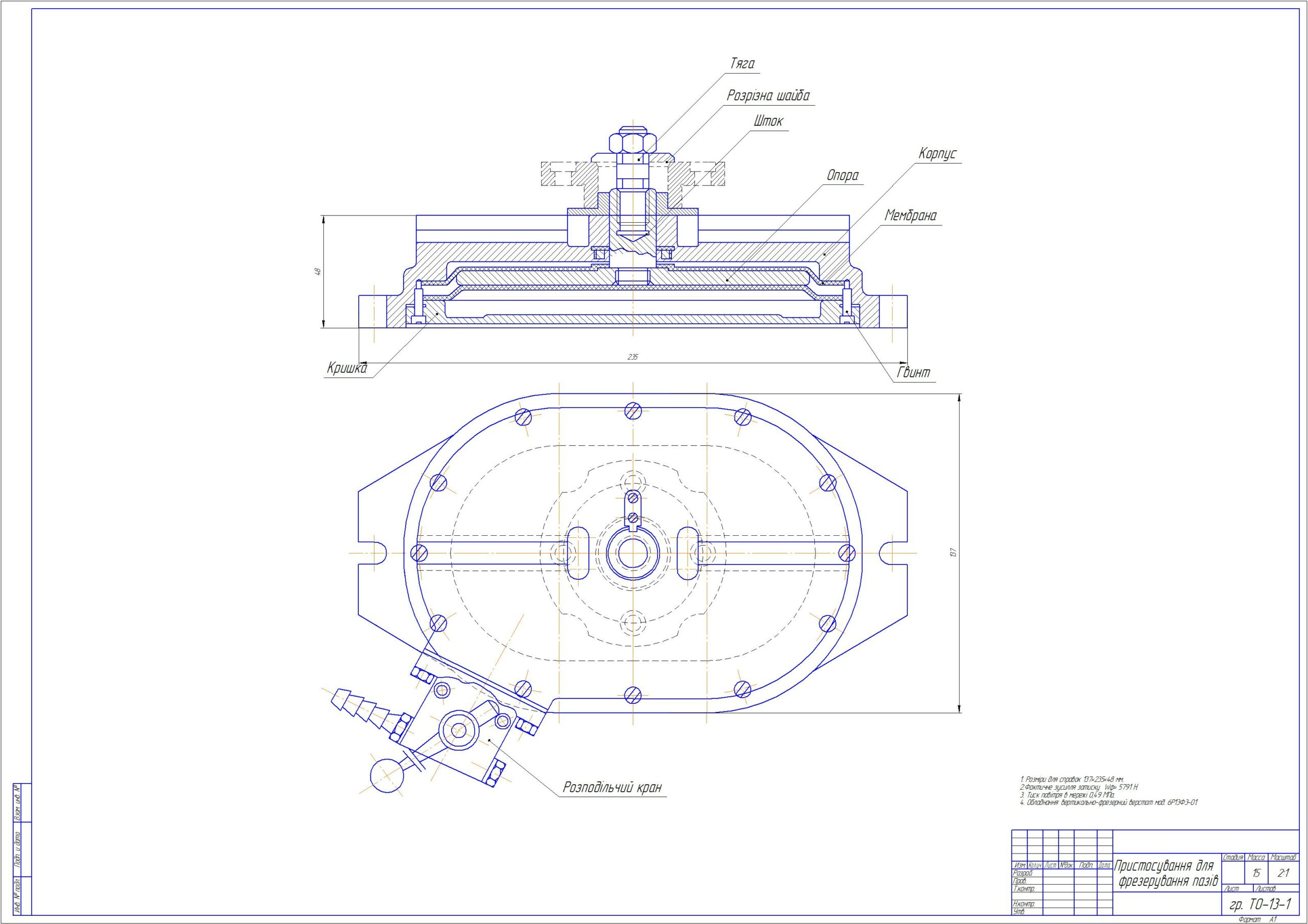

Чертеж преспособления "Пневматическая подставка"

Пневматична підставка
Пристосування застосовують для фрезерування пазів

Пневматична підставка
Пристосування застосовують для фрезерування пазів
Пристосування призначене для базування заготовок по внутрішньо-циліндричній та торцевій поверхні.
Перед обробкою заготовку встановлюють зовнішньо-циліндричною поверхнею з упором в торцьову, що забезпечують установку и закріплення деталі. Таким чином на торцевій зовнішній поверхні розташовано 3 опорні точки (1,2,3); на внутрішній циліндричній поверхні розташовано 2 опорні точки(4,5); роль шостої виконує інструмент.
Затиск деталі виконується за допомогою тянучої пневмокамери 2-х сторонньої дії вмонтованої в пристосування.
Послідовність затиску заготовки здійснюється слідуючим чином: повітря подається у верхню та нижню порожнини пневмокамери забезпечуючи двухсторонній робочий тиск. Мембрана прогинаючись захоплює за собою шток та за допомогою розрізної шайби деталь затискається.

Состав: Пневматическая подставка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Чертеж преспособления "Пневматическая подставка"

Чертеж ПРИСПОСОБЛЕНИЕ А1.cdw
