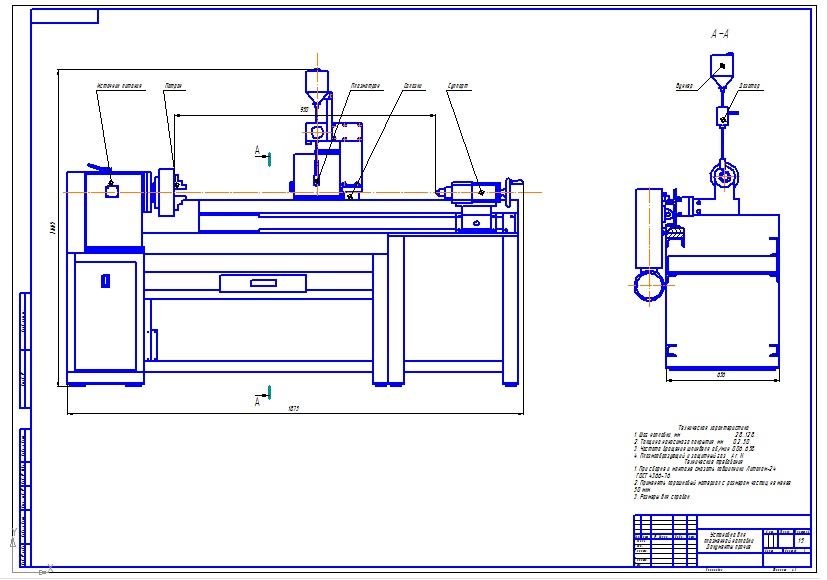

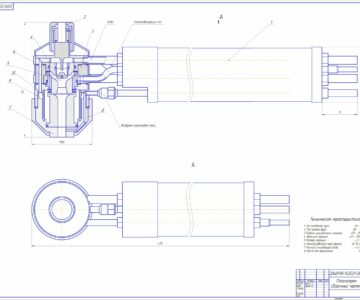

Чертеж установки для плазменного напыления. Установка плазменная универсальная «УПУ-8М» предназначена для нанесения металлических и керамических порошковых материалов, а также материалов в виде проволоки на поверхности деталей и сборочных единиц методом плазменного напыления. Разработан сборочный чертеж плазмотрона УПУ-8М и его деталировка.
Техническая характеристика
1. Шаг наплавки, мм 2,8...12,8.
2. Толщина наносимого покрытия, мм 0,2...5,0.
3. Частота вращения шпинделя, об/мин 0,06...6,58.
4. Плазмообразующий и защитный газ Ar, N.
Бурное развитие электроплазменных процессов предъявляет к плазмотронам новые высокие требования. Для каждого технологического процесса применима одна вполне определенная конструкция плазмотрона, дающая высокий технико-экономический эффект.
Разработанный плазмотрон предназначен для наплавки износостойких, фрикционных и других специальных покрытий, наносимых на поверхность деталей методом наплавки порошковых материалов.
Плазмотрон представляет собой конструкцию, состоящую из двух изолированных узлов, катодного (верхнего) и анодного (нижнего), вмонтированных в рукоятку.
Дуговой канал этих плазмотронов образован катодом с вольфрамовой вставкой, заделанный в обойму формирующим соплом, секциями межэлектродной вставки и медным анодом.
Токоподвод осуществляется с помощью проводов к каждой межэлектродной вставке и к входному соплу, а к выходному соплу – через трубку, подающую воду.
