Приспособление служит для стяжки пружин. Для того, чтобыстянуть пружины необходимо гайки поз.1 и 2выкрутить до максимально небходимого размера, крючки надёжно закрепить за витки пружин и вращая винт крючки будут стягивать пружину. Для того чтоы растянуть пружину винт необходимо вращать . чтобы крючки расходились
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Чертёж приспособления для стяжки пружин
Чертёж приспособления для стяжки пружин
0
355
15496
19
1
20
Сообщить о проблеме
Автор
Юрий
Усманов
Дата
17.02.2013
Язык
Русский
Состав
Сборочный чертёж, спецификации и деталировка
Софт
компас 3d v13
Содержимое архива
-
Приспособление для стяжки
-

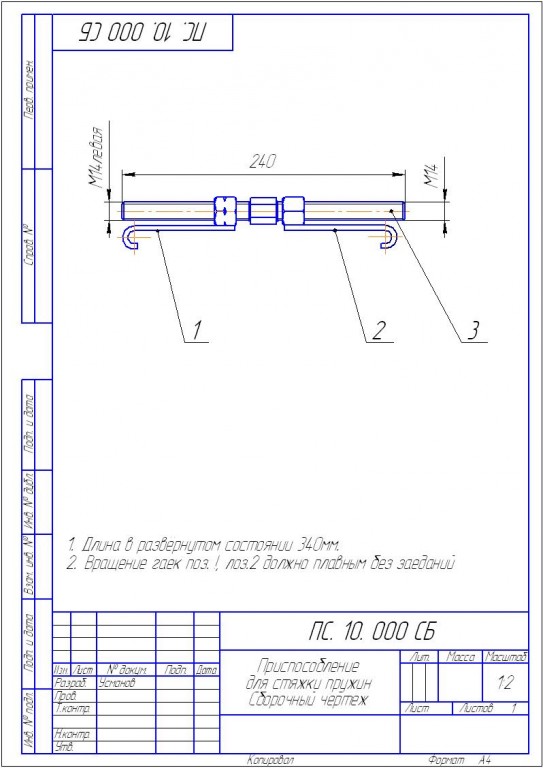

Приспособление для стяжки пружин Сборочный чертеж _ ПС. 10. 000 СБ.cdw
-
Винт _ ПС 10.000.001.cdw
-
Крюк правый Сборочный чертеж _ ПС 10.000.020 СБ.spw
-
Гайка левая _ ПС 10.000.10.02.cdw
-
Крючок _ ПС 10.000.10.01.cdw
-
Приспособление для стяжки пружин Сборочный чертеж _ ПС 10.000 СБ.spw
-
Крюк правый Сборочный чертеж _ ПС 10.000.020 СБ.cdw
-
Крюк левый Сборочный чертеж _ ПС 10.000.10 СБ.spw
-
Крюк левый Сборочный чертеж _ ПС. 10.000. 10 СБ.cdw
-
Гайка _ ПС 10.000.20.002.cdw
-
