Загрузка (с учетом галтующего состава) , кг - 150
Размеры загрузочного окна LxB , мм - 850х240
Привод - мотор-редуктор 3 кВт. + цепная передача
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Галтовочный барабан на 150 кг.

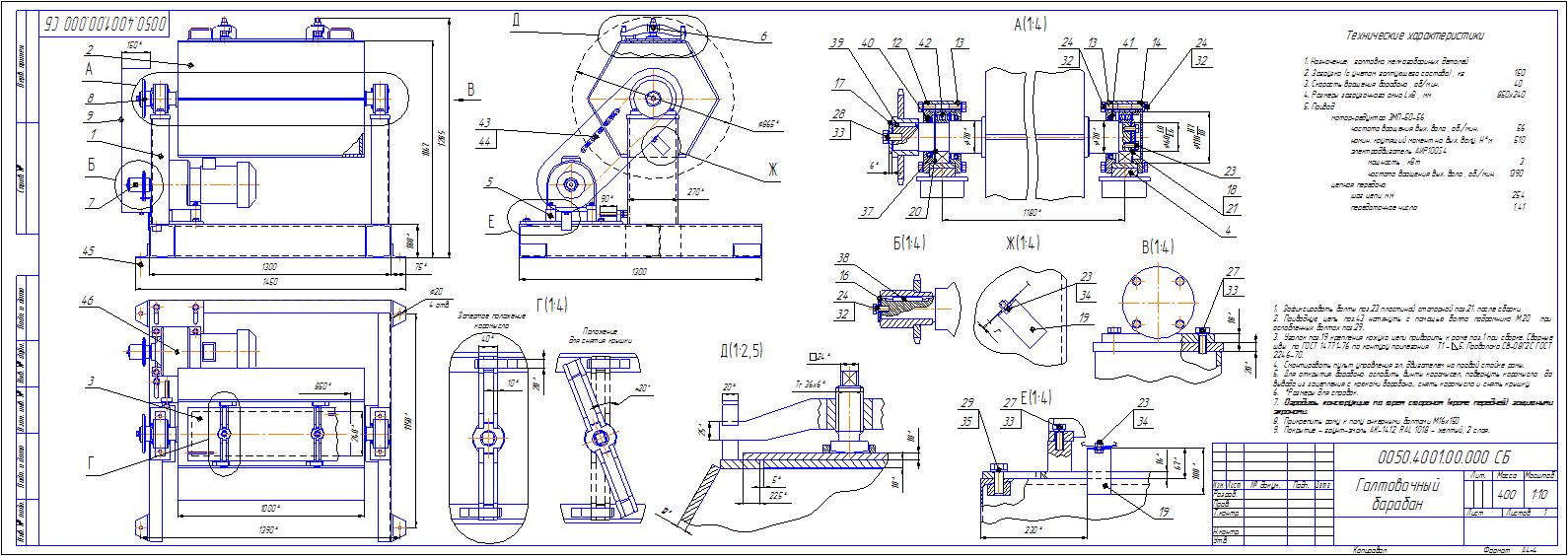

Галтовочный барабан на 150 кг.
0
186
11593
16
1
150
Сообщить о проблеме
Автор
Евгений
Буйлов
Дата
22.12.2016
Язык
Русский
Состав
Сборочный чертеж, Спецификация, Деталировка
Софт
КОМПАС-3D V15,2
Как открыть?
