Разработка конструкции поворотного стола зубофрезерного станка с ЧПУ

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Технологическое оборудование»
Курсовой проект по дисциплине: «Конструирование и расчёт станков»

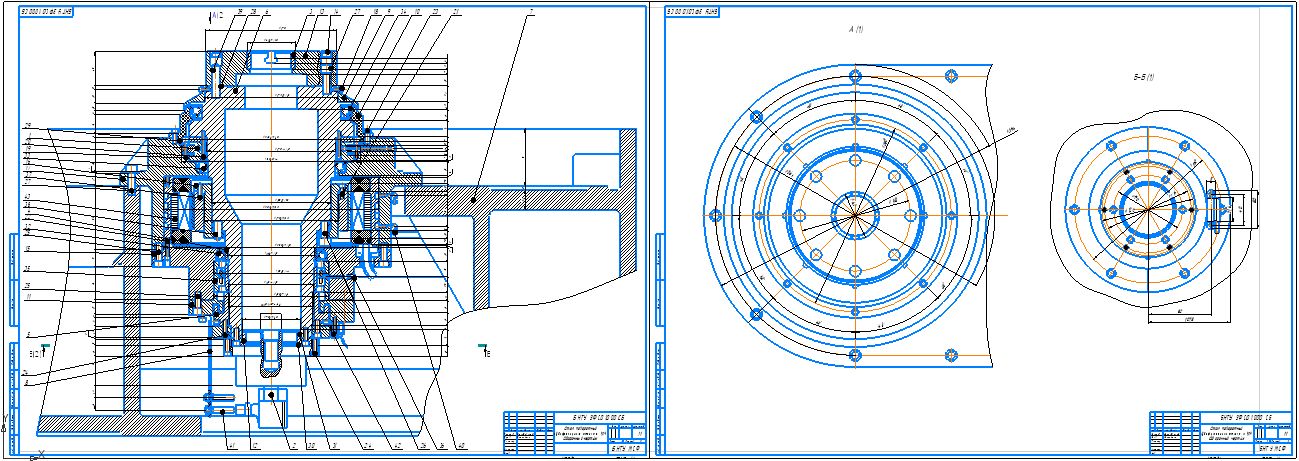

На тему: «Разработка конструкции поворотного стола зубофрезерного станка с ЧПУ»
Минск 2020

Целью данного курсовой работы является разработка конструкции поворотного стола зубофрезерного станка с ЧПУ. В процессе проектирования был произведён анализ конструкций зубофрезерных станков с ЧПУ. Определены технические характеристики поворотного стола. Выбран двигатель поворотного стола, а также выполнен проверочный расчёт комбинированного подшипника. Разработаны технические требования поворотного стола.

Технические характеристики
Крутящий момент на электродвигателе - 260 Нм;
Максимальная частота вращения электродвигателя - 700 об/мин
Диаметр планшайбы 170 ммСодержание
Аннотация    3
ВВЕДЕНИЕ    5
1 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ ПРИВОДА    6
1.1 Назначение, области применения, тип производства, конструктивные и технологические особенности, типовые компоновочные схемы    6
1.2 Схема обработки    7
1.3 Эскиз типовой детали    8
1.4 Обзор зубофрезерных станков с ЧПУ    8
1.4.1 Зубофрезерный станок с ЧПУ модели 53А20Ф3    8
1.4.2 Зубофрезерный станок с ЧПУ модели 53С80Ф4/Ф5    10
1.4.3 Зубофрезерный станок с ЧПУ модели YD30100    12
1.4.4 Зубофрезерный станок с ЧПУ модели OFA 75 CNC 6    14
1.5 Анализ технических характеристик станков-аналогов    16
2 ОБОСНОВАНИЕ КОНСТРУКЦИИ ПРИВОДА    17
3 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ ЭЛЕМЕНТОВ ПРИВОДА ПОДАЧИ    19
4 ПРОВЕРОЧНЫЙ РАСЧЁТ ЭЛЕМЕНТОВ КОНСТРУКЦИИ ПРИВОДА ПОДАЧИ    22
5 РАЗРАБОТКА ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ К УЗЛУ    25
ЛИТЕРАТУРА  26
