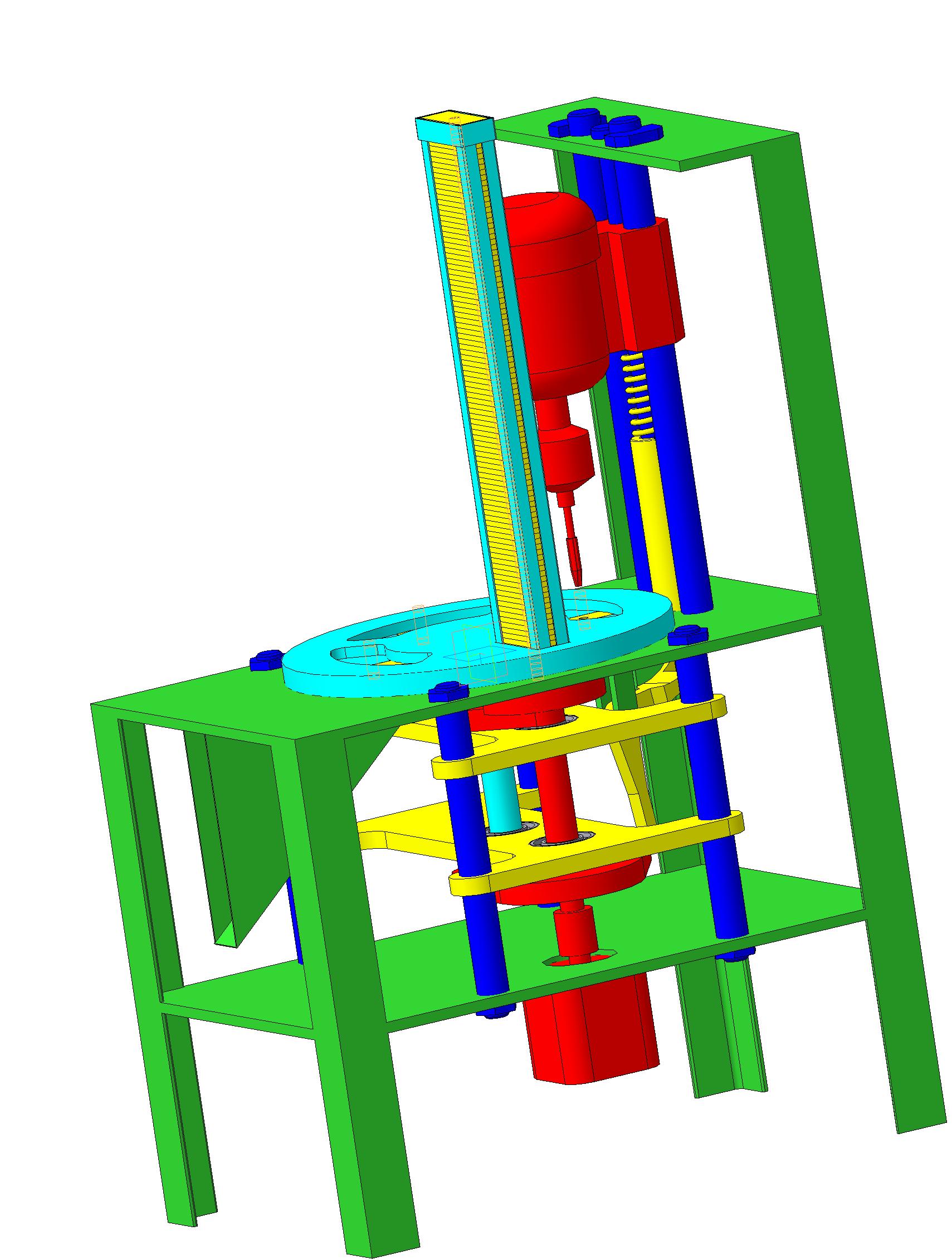

Станок резьбонарезной автоматический. Разработан эскизный проект в 3D. Станок предназначен для нарезания резьбы в прямоугольной детали. Детали для обработки укладываются в вертикальную кассету. Выгрузка деталей - по склизу в емкость (емкость не показана). Обработка идет в позициях: 1- загрузочная, 2- резьбонарезная, 3-резервная, 4 - выгрузка. Привод поворота стола, подачи резьборезной головки - кулачковый автоматический. Привод поворота стола - мальтийский крест. Выгрузка деталей в склиз под своим весом. Проект эскизный, поэтому некоторые сборки изображены в виде деталей. При проектировании рабочего проекта они будут развиты в полноценные сборочные единицы. На этапе эскизного проекта это не требовалось, тк рассматривались принципиально различные подходы к задаче. Реверс метчика предполагается автоматический с применением резьбонарезной головки, но реверс метчика по датчику положения также не исключен. Резервная позиция предназначена для расширения функций станка (снятия фаски например).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Зубообрабатывающие станки -
- Станок резьбонарезной автоматический. Эскизный проект 3D
Станок резьбонарезной автоматический. Эскизный проект 3D
0
33
453
0
0
300

Сообщить о проблеме
Автор
Дата
17.07.2017
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 15.1
