Зубофрезерный станок

КПФУ
гидравлика
Курсовой проект по дисциплине "ТПиГПА" ,2012г.в
на тему "зубофрезерный станок"
Челны 2012

В ходе проектирования гидропривода зубофрезерного станка были произведены следующие работы:

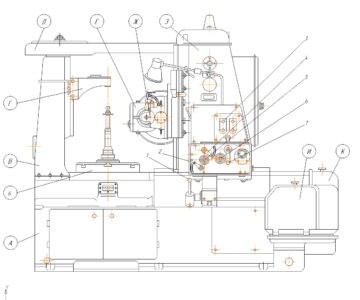

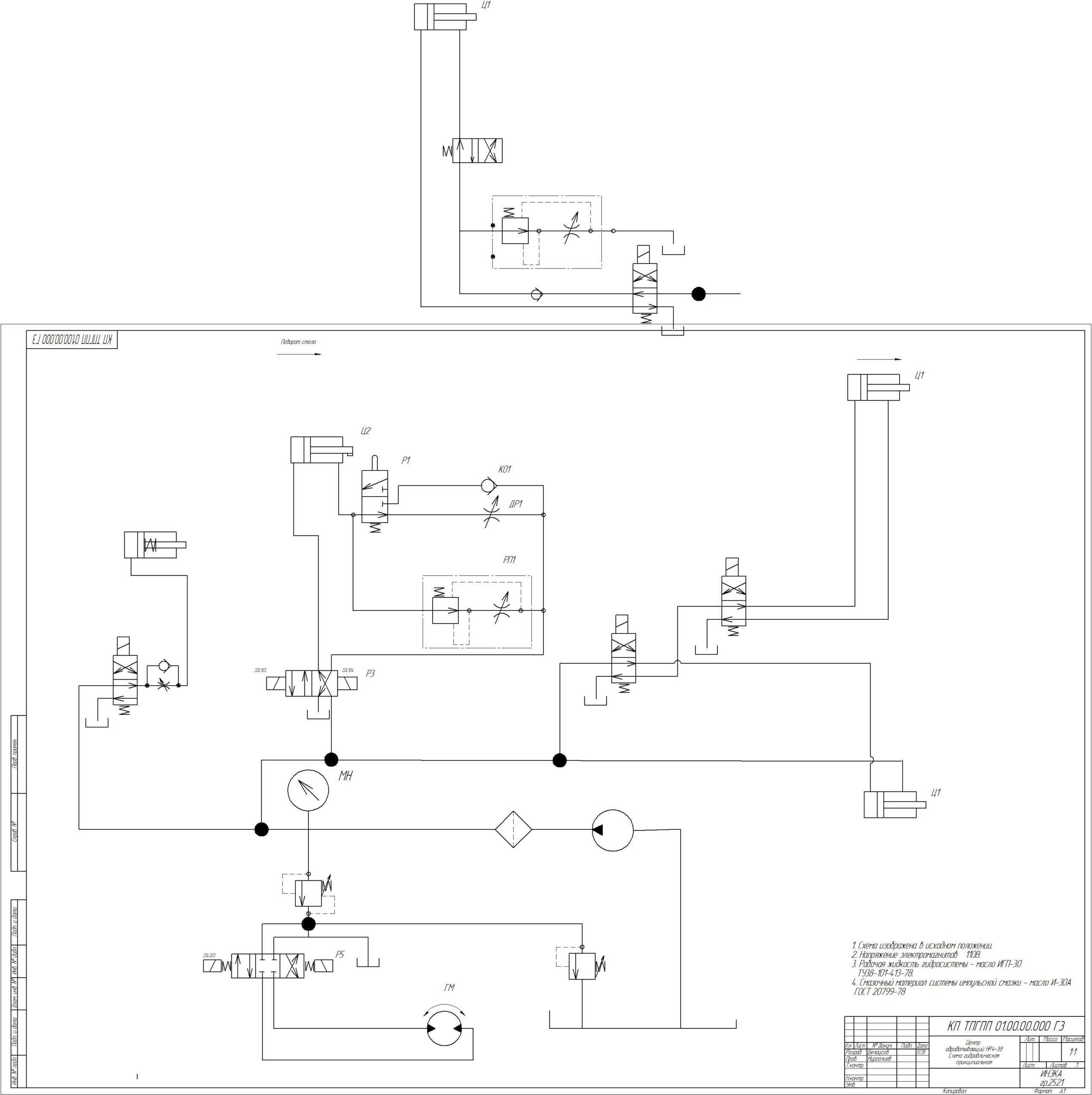

 разработана принципиальная гидросхема;
 выполнен обзор литературы по данному гидроприводу;
 проведены расчеты: энергетический, гидравлический, насосной установки, тепловой;
 разработана конструкция силового гидроцилиндра Ц4.
Конструктивная документация включает в себя 5 листов формата А1: принципиальную гидросхему (1 лист), циклограмму перемещений и гистограмму расходов (1 лист), сборочный чертеж гидроцилиндра Ц4 (1 лист).
В данной работе приведены основные этапы расчета гидравлических приводов, в частности энергетический расчет, расчет насосной установки, гидравлический расчет, тепловой расчет, расчет надежности.
Основные термины, употребляющиеся в работе:
Насос – объемная гидромашина, предназначенная для преобразования механической энергии в энергию потока жидкости.
Гидромотор – Объемный гидродвигатель с неограниченным вращательным движением выходного звена (вала).
Гидроцилиндр – объемный гидродвигатель с поступательным движением выходного звена (штока).
Гидрораспределитель – гидроаппарат, предназначенный для изменения направления потока жидкости в двух или более гидролиниях в зависимости от управляющего воздействия.
Гидродроссель – регулирующий гидроаппарат, предназначенный для поддержания заданной величины расхода в зависимости от величины перепада давлений в подводимом и отводимом каналах.
