Гриндер с 4-я роликами 3D-модель

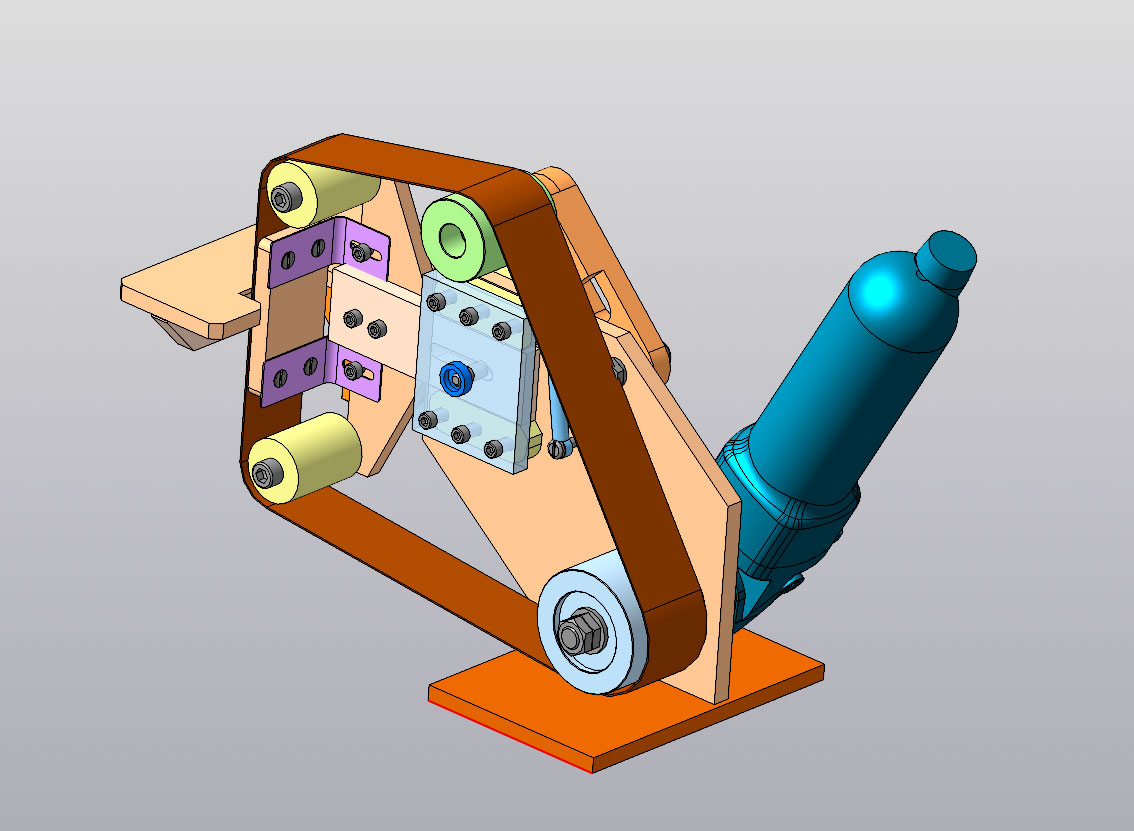

Переработана 3D сборка гриндера с 4 роликами под систему КОМПАС 3D V18.1. Ссылка на черновую модель. Гриндер имеет 4 ролика: 2 фронтальных, 1 натяжной и 1 приводной. В отличие от первой модели, приводной ролик приводится в действие при помощи угловой шлифовальной машинки (УШМ). Все метизы стандартные из библиотек системы КОМПАС 3D. Проведена параметризация эскизов у деталей. Почти все детали выполнены из плотной толстой фанеры, что существенно облегчает конструкцию шлифовального станка.

Состав: 3D Сборка, чертеж общего вида.

Софт: КОМПАС-3D 18.1

Сайт: www

Файлы:
Гриндер на 4 ролика/
Гриндер на 4 ролика/Ручка зажимная.m3d
Гриндер на 4 ролика/Уголок опорный.m3d
Гриндер на 4 ролика/Гриндер Общий вид.cdw
Гриндер на 4 ролика/Прикладная пластина.m3d
Гриндер на 4 ролика/Пластина замковая.m3d
Гриндер на 4 ролика/Газ-лифт мебельный.m3d
Гриндер на 4 ролика/Гриндер на 4 ролика.jpg
Гриндер на 4 ролика/Пластина фиксирующая.m3d
Гриндер на 4 ролика/Ссылка на черновую модель.txt
Гриндер на 4 ролика/Пластина накладная.m3d
Гриндер на 4 ролика/Гриндер на 4 ролика 3D-модель.a3d
Гриндер на 4 ролика/Пластина с разметкой.m3d
Гриндер на 4 ролика/Пластина боковая.m3d
Гриндер на 4 ролика/Кронштейн.m3d
Гриндер на 4 ролика/Ручка.m3d
Гриндер на 4 ролика/НГК010101 - Пластина боковая основная.m3d
Гриндер на 4 ролика/Ролик главный/
Гриндер на 4 ролика/Ролик главный/НГК010101 - Ролмик главный в сборе .a3d
Гриндер на 4 ролика/Ролик главный/НГК010101 - Переходник адаптер М14.m3d
Гриндер на 4 ролика/Ролик главный/Ролик главный.m3d
Гриндер на 4 ролика/Ролик фронтальный.m3d
Гриндер на 4 ролика/Ручка натяжения.m3d
Гриндер на 4 ролика/Ролик натяжной.m3d
Гриндер на 4 ролика/Лента шлифовальная 50 мм.m3d
Гриндер на 4 ролика/Пластина базовая.m3d
Гриндер на 4 ролика/УШМ 125.a3d
Гриндер на 4 ролика/Пластина поворотная.m3d
Гриндер на 4 ролика/Ребро жесткости.m3d
Гриндер на 4 ролика/Гриндер на 4 ролика 3D-модель.igs
