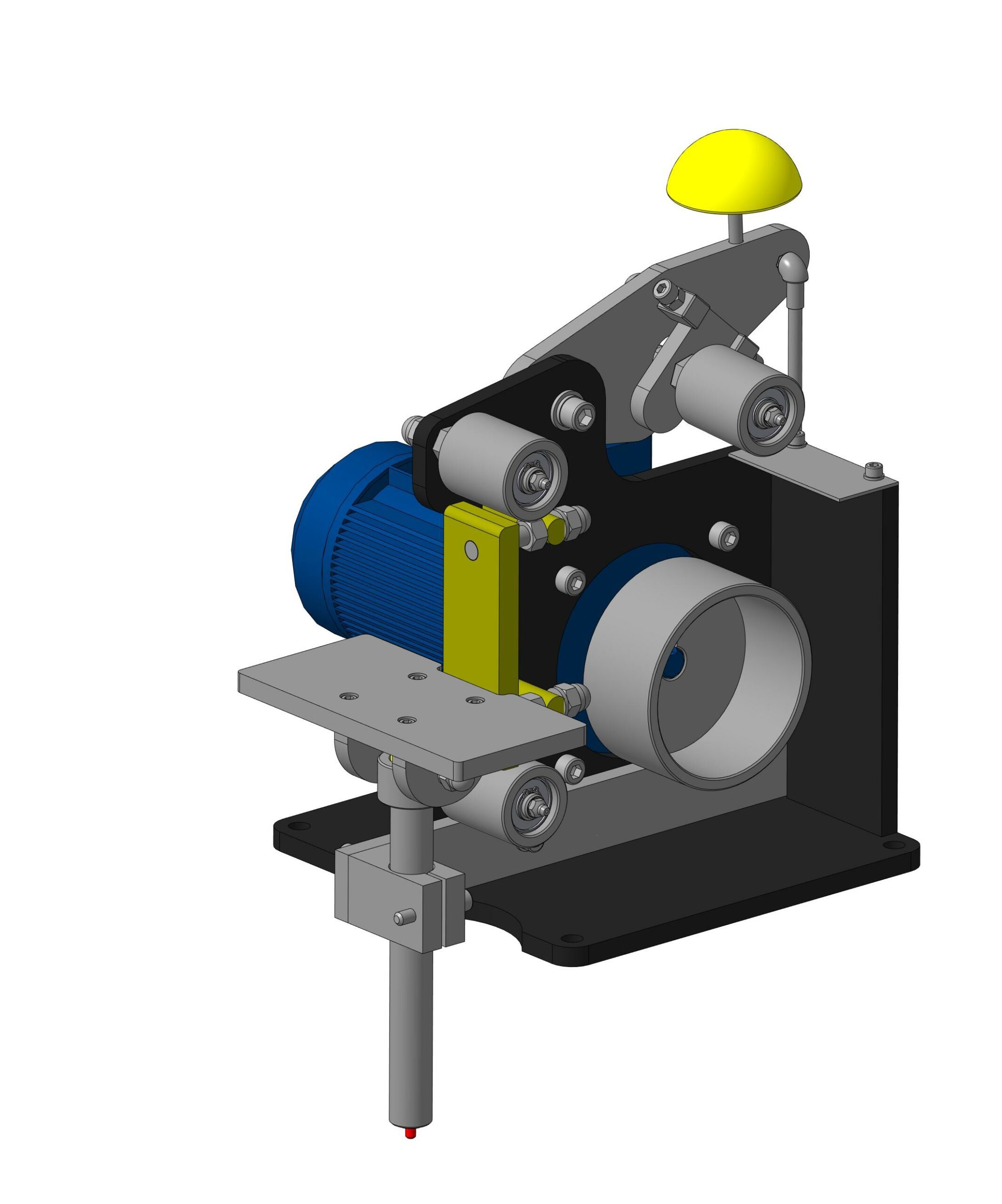

Настольный станочек хоббийного класса для шлифовки изделий из металла. Сложность изготовления 7 из 10.
