Комплект чертежей на изготовление шпинделя станка

Рабочий комплект чертежей на модернизированный шпиндель внутришлифовального станка 3к228в. Глубина обработки до 400 мм, минимальный диаметр обработки 70 мм. По данному комплекту чертежей выполнено изделие, биение на конце вала шпинделя 0,01. В работе нареканий не вызывает.

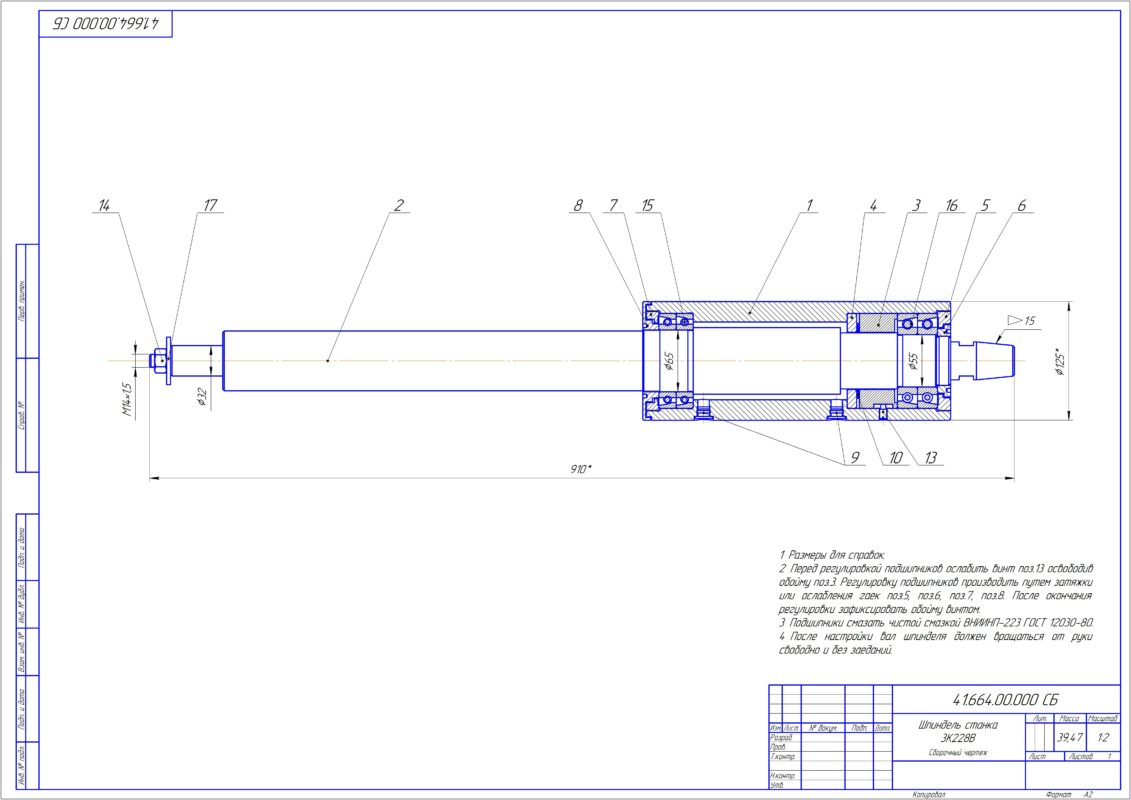

Состав: Сборочный чертеж(СБ), Деталировка, Ведомость покупных изделий, Материальная ведомость.

Софт: КОМПАС-3D 16,1

Файлы:
Материальная ведомость.docx
41.664.00.003 Обойма.cdw
41.664.00.004 Кольцо.cdw
41.664.00.000 Шпиндель станка 3К228В.spw
41.664.00.008 Крышка.cdw
41.664.00.001 Шпиндель .cdw
41.664.00.006 Гайка.cdw
41.664.00.002 Вал.cdw
Ведомость покупных.docx
41.664.00.007 Гайка.cdw
41.664.00.000 Шпиндель станка 3К228В .cdw
41.664.00.005 Гайка.cdw
41.664.00.011 Пружина.cdw
41.664.00.009 Пробка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
