Станок круглошлифовальный 3к227В

Курсовой проект на тему: Электроснабжение и электрооборудование станка 3к227в

Станок предназначен для наружного шлифования цилиндрических изделий и пологих конусов,а также снабжен торцешлифовальным приспособлением. Ста-нок модели 3к227В рассчитаны на работу в условиях серийного и единично-го производства.
Основные параметры:
Класс точности по ГОСТ 8-82Е В
Наиб.диаметр обрабатываемого изделия, мм. 400
Привод и электрооборудование станка
Количество электродвигателей на станке 6
Электродвигатель шпинделя
шлифовальной бабки, кВт1,5
Электродвигатель привода изделия, кВт 0,76
Электродвигатель гидравлики , кВт 3
Электродвигатель вращения изделия 4
Электродвигатель насоса системы охлаждения (Н), кВт 0,12
Электродвигатель магнитного сепаратора (М), кВт 0,08
Габаритные размеры масса станка
Габаритные размеры станка (дхшхв), мм 2815х1900х1450
Масса станка с электрооборудованием
и охлаждением, кг 4500

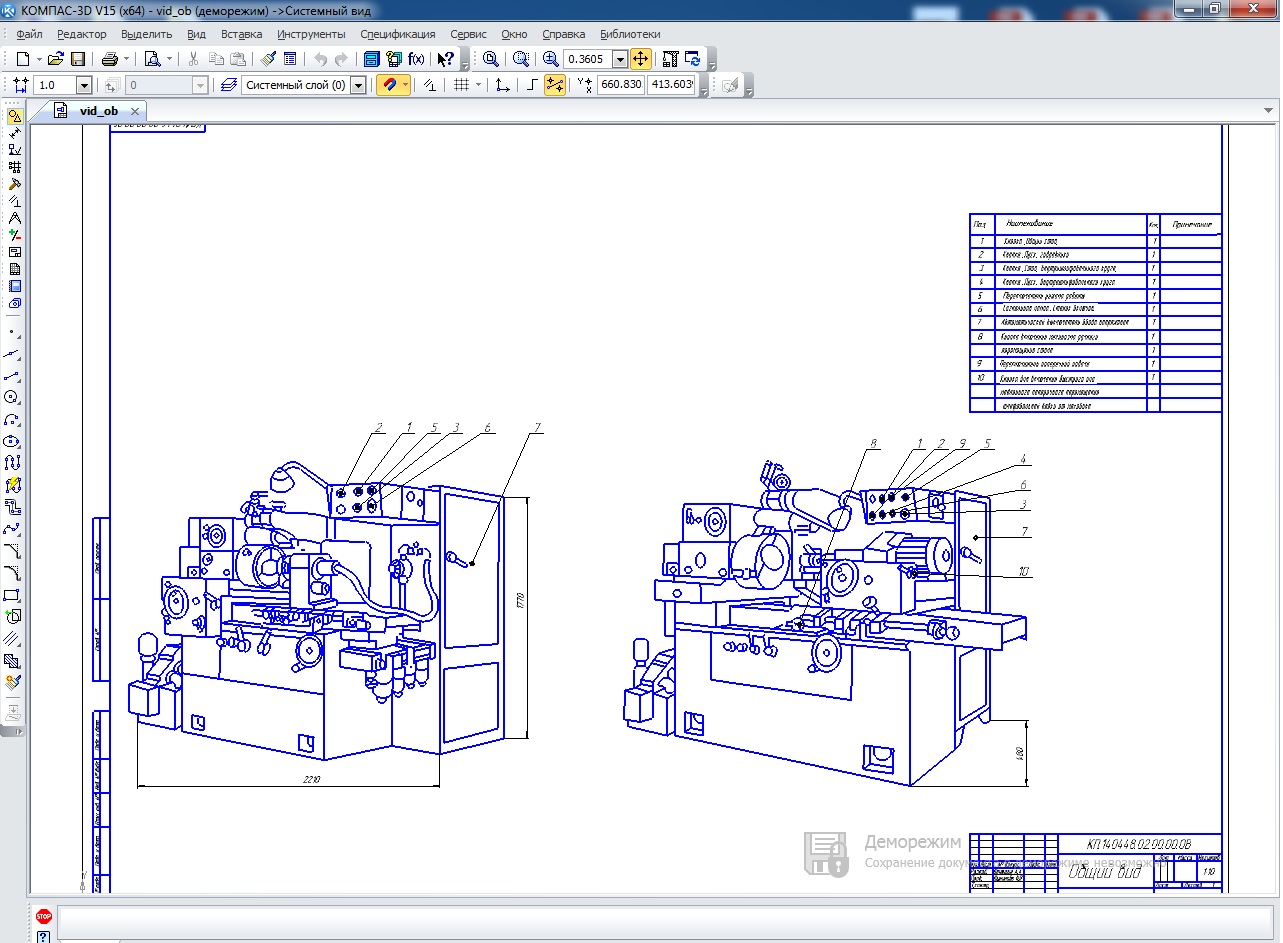

Состав: Схема электрическая принципиальная, Вид общий, Пояснительная записка 20л Язык документа

Софт: КОМПАС-3D 15.1

Файлы:
cxema.cdw
vid_ob.cdw
Zapiska.docx
