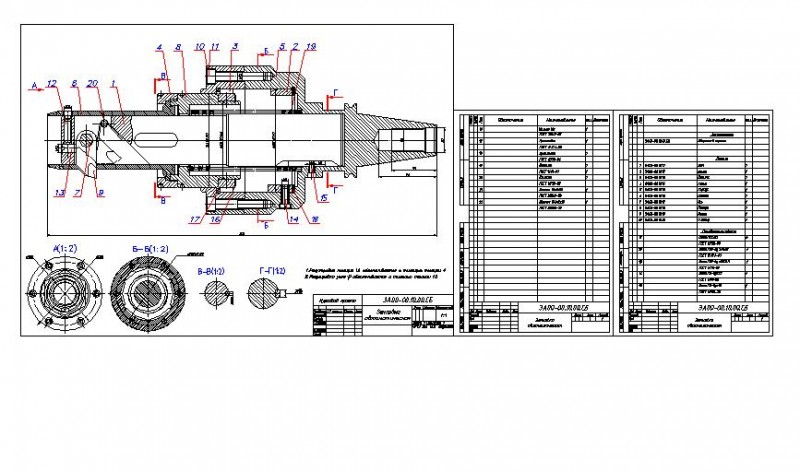

Чертеж автоматической зенковки

Автоматическая зенковка из курсовой работы "Основы процесса резания и режущий инструмент".Зенковка обратная автоматическая служит для подрезки внутренних торцов корпусных деталей. Состоит из вала, корпуса, венца, втулки, обоймы, фланца и ползуна. Станок способен передавать зенковке вращающее движение( крутящий момент по шпонке передается на вал) и поступательное движение сообщаемое вращающим центром на торце зенковки. Разработан специальный механизм для извлечения зенковки из обрабатываемой детали. В рабочем положении режущая кромка резца расположена перпендикулярно к оси зенковки и удерживается пружиной. По окончании подрезки торца зенковку перемещают в направление обрабатываемой детали; после того как гайка упрется в деталь, шипы на втулке выходят из пазов фланца, и направляясь венцом , фиксируются на торце фланца. При этом обойма поворачивает резец вокруг оси и удерживает его в пазу вала . В таком положении зенковка может быть извлечена из отверстия обрабатываемой детали.
Для подрезки следующего торца зенковку вводят в отверстие в упором в деталь до тех пор пока шипы не перейдут во впадины фланца. Обойма переместится в крайнее (дальнее от корпуса положение) и резец под действием пружины выдвинется из окна обоймы.
