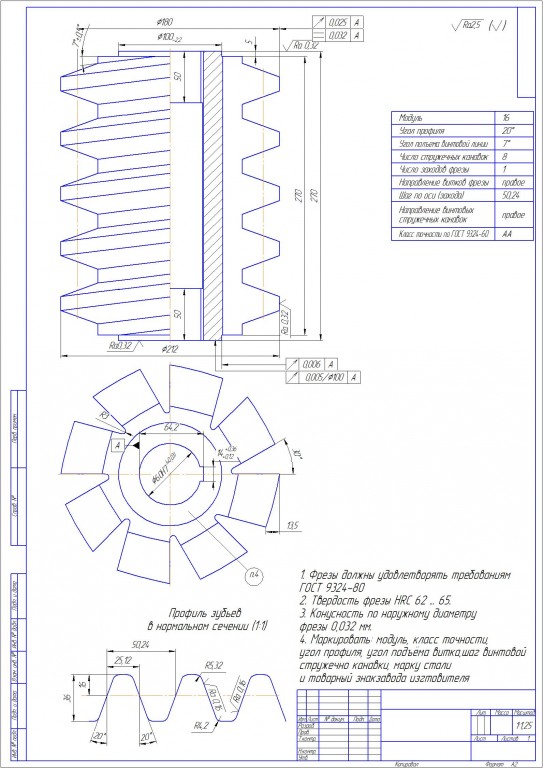

Червячная модульная фреза m=16мм, степень точности нарезаемого им колеса - 11, Тип конструкции фрезы - 2.
Расчет червячных фрез заключается главным образом в определении размеров профиля фрезы в осевом сечении, если фреза архимедова, или в нормальном сечении, если фреза конволютная. При нулевом переднем угле обычно в этих сечениях располагается и передняя поверхность фрез. Кроме определения размеров профиля в расчет червячных фрез входит определение углов подъема витков фрезы и наклона винтовых канавок (если они винтовые), а также угла установки фрезы на зубофрезерном станке. Наружный диаметр, тип основного червяка, число заходов, диаметр посадочного отверстия являются конструктивными элементами и поэтому их либо выбирают по нормали и стандартам, либо задают исходя из паспортных данных станка и опыта эксплуатации фрез.
