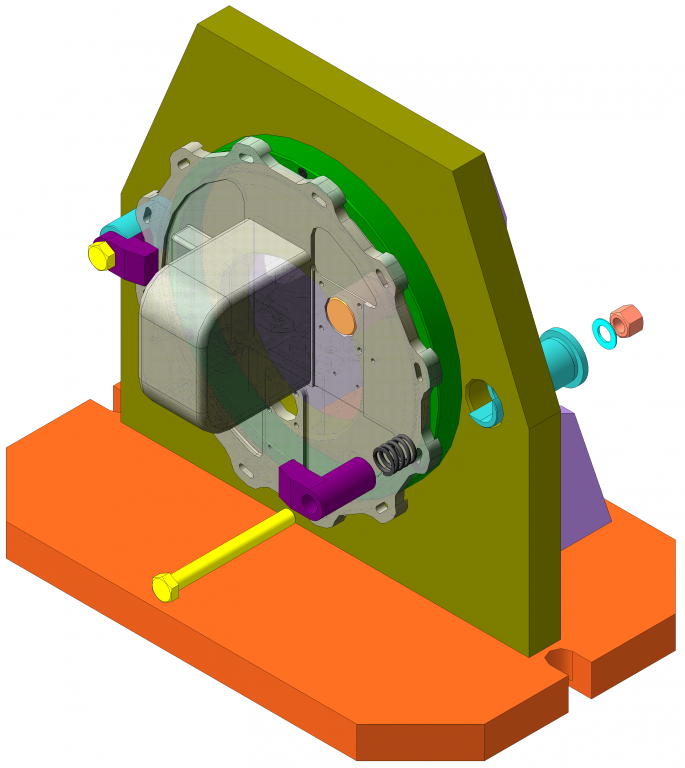

Приспособление фрезерное (механизированное) предназначено для установки и закрепления заготовок типа "Корпус" при выполнении фрезерных, расточных и сверлильных операций на станках и обрабатывающих центрах с ЧПУ в условиях мелко- и средне-серийного производства.
Заготовка базируется в приспособлении наружной цилиндрической поверхностью на оправку и отверстием на сменный цилиндрический палец.
Зажим приспособления - винтовой с использованием Г-образных прихватов.
