Станочная оснастка "Кондуктор откидной" на станок 2Н125

Камская Инженерно-Экономическая Академия
Кафедра автоматизации и прогрессивных технологий
Чертёж "Станочная оснастка на станок 2Н125"
На тему "Кондуктор откидной"
Набережные Челны 2011

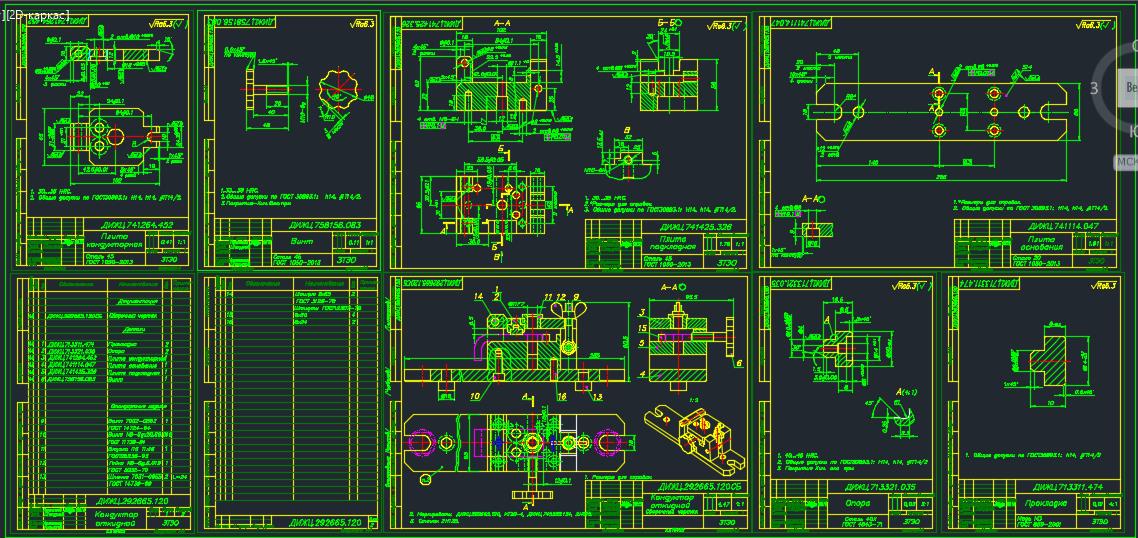

Проект состоит из сборочного чертежа, спецификации к нему и деталировок, входящих в этот проект, а именно Прокладка, Опора, Плита кондукторная, Плита основания, Плита подкладная, Винт и стандартные изделия. В качестве оборудования применяется на станке 2Н125.

Состав: Чертежи: Кондуктор откидной (СБ), Прокладка, Опора, Плита кондукторная, Плита основания, Плита подкладная, Винт, Спецификация, стандартные изделия. Язык документа

Софт: AutoCAD 2009

Файлы:
292665.120_16422_КТЭО-4_Кондуктор откидной.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: terentyev_r_1984
Дата: 2017-01-15
Просмотры: 671
