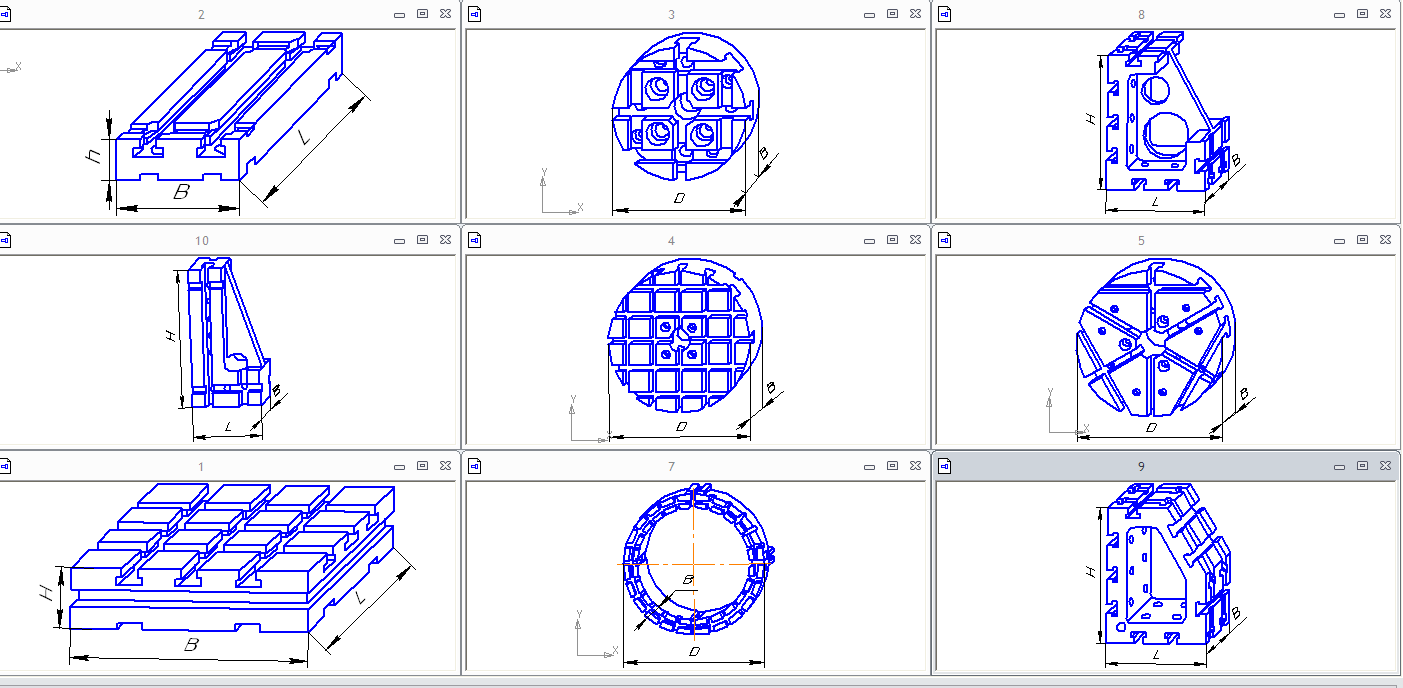

Детали и сборочные единицы УСП-8 с пазами 8 мм

УО ВГТУ, кафедра ТиОМП, оснастка, 2012

Детали и сборочные единицы универсально-сборных приспособлений, в совокупности именуемые элементами универсально-сборных приспособлений, с пазами 8 мм (УСП-8) предназначены для сборки приспособлений (компоновок), используемых при различных видах механической обработки и контроля деталей машин.
Время сборки приспособления средней группы сложности 2 час.
Быстрота сборки обеспечивается универсальностью конструкций, высокой точностью и взаимозаменяемостью элементов УСП-8.
После обработки заданной партии деталей компоновка разбирается, а составляющие ее элементы могут быть использованы для сборки новых компоновок, предназначенных для обработки других деталей.
Соединение деталей и сборочных единиц между собой производится с помощью болтов, шпилек и винтов; фиксация (друг относительно друга) — с помощью шпонок.
Конструкция элементов, габаритные и присоединительные размеры, допуски и чистота поверхности даны с учетом взаимозаменяемости и собираемости элементов в различных комбинациях без натягов и пригонки. Возможность сборки проверена на многих заводах страны длительной практикой создания приспособлений из элементов УСП-8 для различных видов обработки.
Универсально-сборные приспособления широко используются на заводах с опытным, мелкосерийным и единичным типом производства и в серийном производстве при освоении новой продукции.
Такой вид оснащения значительно сокращает сроки подготовки производства, так как сборка приспособлений из готовых элементов занимает гораздо меньше времени, чем проектирование и изготовление специальных приспособлений. Многократное использование в течение длительного времени одних и тех же элементов для сборки различных приспособлений позволяет уменьшить расход металла на специальную оснастку, сократить объем работ в инструментальных цехах. высвободить, часть оборудования и т. д.
