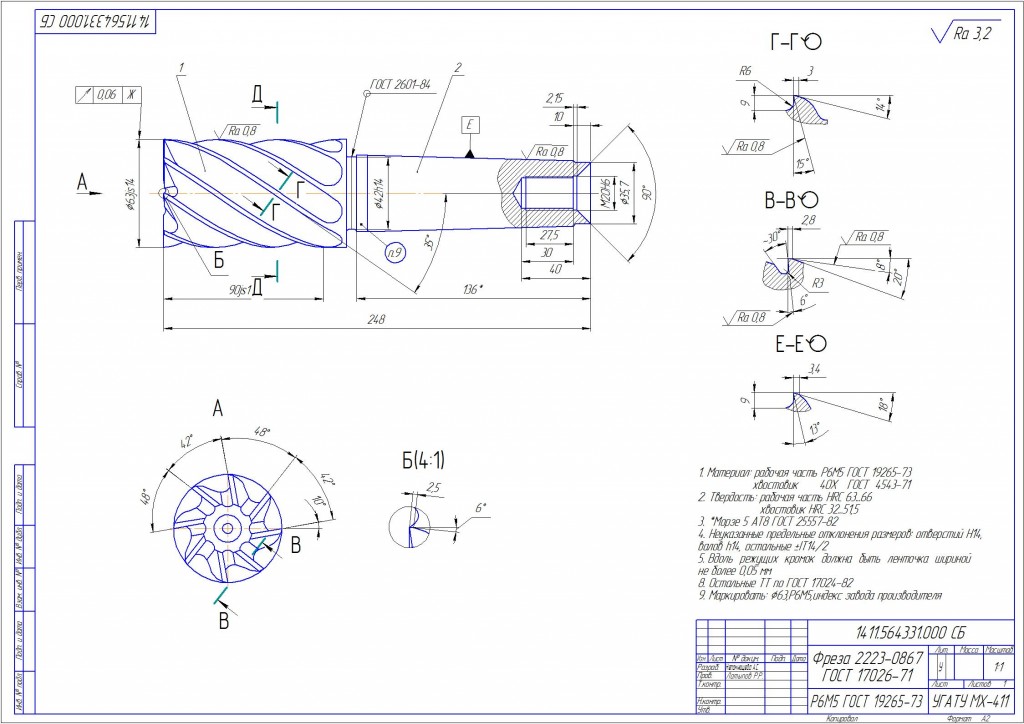

Фреза 2223-0867 ГОСТ 17026-71
Р6М5 ГОСТ 19265-73
УГАТУ МХ-411
Для фрезы с диаметром D = 63 мм:
d = 63 мм,
d1 = 42 мм,
d2 = 29 мм,
l = 90 мм,
l1 = 10 мм,
h = 9,0 мм,
h1 = 8,0 мм,
r = 6,0 мм,
r1 = 3,0 мм,
f = 2,5 мм,
f1 = 3,0 мм,
f2 = 2,8 мм,
ω=35°,
Конус Морзе 5.
Выбор марки материала для рабочей части и хвостовика фрезы
материал хвостовика – сталь 40Х, НRC 30 – 40; материал рабочей части – быстрорежущая сталь Р6М5, НRС 60 – 65. твёрдость деталей фрезы после термической обработки: хвостовика 32 – 51,5 HRC; рабочей части 63 - 66 HRC.
