Фреза торцевая с кассетами, оснащенными вставками из СТМ

Торцевая фреза с механическим креплением кассет, оснащенных вставками из СТМ (поликристаллический алмаз). Регулировка кассет в осевом направлении в пределах упругости винта, точность до 1...2 мкм. Предусмотрены винты для балансировки.

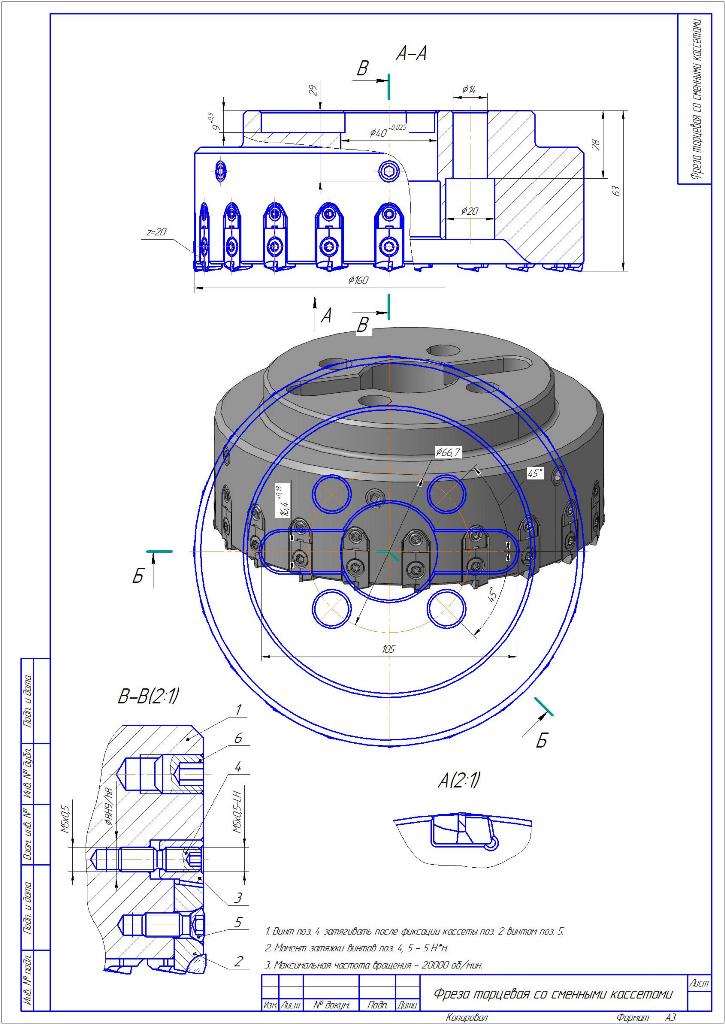

Состав: 3D Сборка, Сборочный чертеж, Спецификация Язык документа

Софт: CATIA V5R19

Файлы:
Спецификация на торцевую фрезу.cdw
Сборная фреза.cdw
Фреза торцевая.stp
Face mill.CATProduct
Body.CATPart
Cartridge.CATPart
Insert.CATPart
Part1.CATPart
Screw.CATPart
Spindle.CATPart
Wedge.CATPart
ISO 4026 SCREW M8x10.CATPart
ISO 4762 SCREW M12x45.CATPart
ISO 10642 SCREW M6x20.CATPart
