Инжекторный резак "Маяк"

0
321
6627
13
2

Ручной газовый резак – устройство, предназначенное для подачи струи режущего кислорода к обрабатываемому изделию и образования подогревающего пламени в результате смешения и сгорания горючего газа с кислородом. Отличие резака от горелки для газовой сварки заключается в наличии трубки с вентилем для подачи режущего кислорода и дополнительного мундштука. Инжекторный ацетиленовый резак

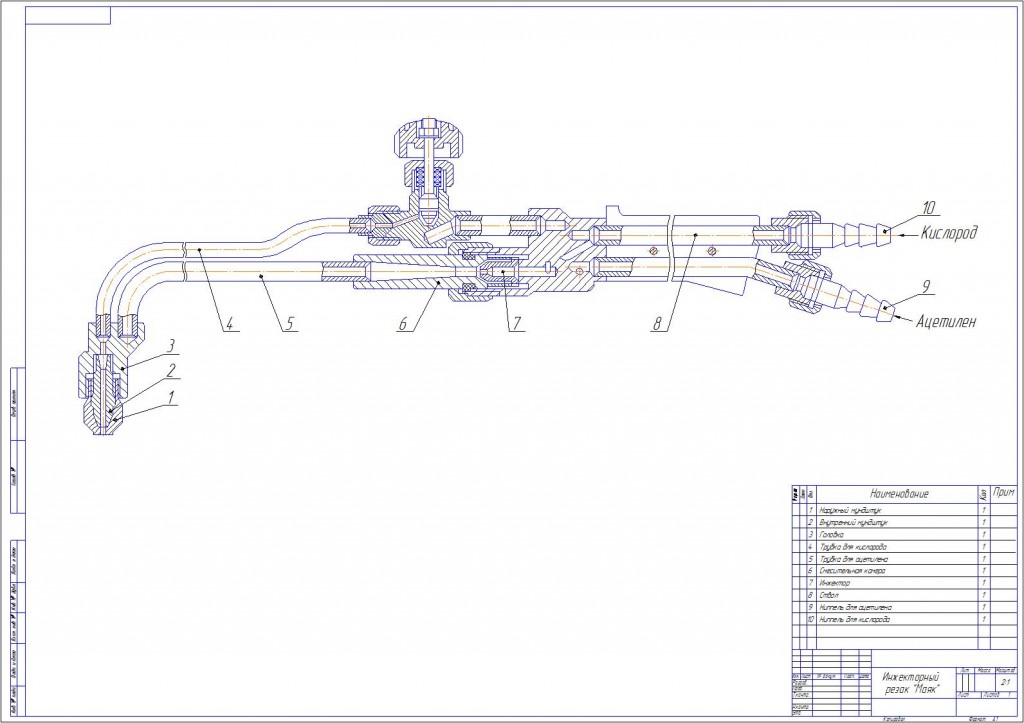

Поступающий через ниппель кислород разветвляется далее по двум направлениям (см. рисунок ниже). Одна его часть проходит через трубки с вентилем и выходит через канал внутреннего мундштука, образуя струю режущего кислорода. Другая часть кислорода направляется через вентиль в центральный канал инжектора. При прохождении струи кислорода с высокой скоростью создается разрежение, в результате чего в нее подсасывается ацетилен (горючий газ), поступающий через боковые каналы инжектора. Горючая смесь, образующаяся в смесительной камере, выходит через зазор между внутренним и наружним мундштуками и сгорает, создавая подогревающее пламя.



Автор
Orlov116
Дата
20.04.2013
Язык
Русский
Состав
Вид общий (ВО), Спецификация
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • резак спец.cdw
  • Резак v12.cdw
  • Резак v5.11.cdw
