Комплект ножей гильотины ADH QC12Y-6х2500

Комплект ножей для гидравлической гильотины ADH QC12Y-6х2500. В комплект входит 4 ножа (2 верхних и 2 нижних)

Состав: Деталировка

Софт: КОМПАС-3D 15.1

Файлы:
01.16-20х80х1300-02 - Нож верхний.cdw

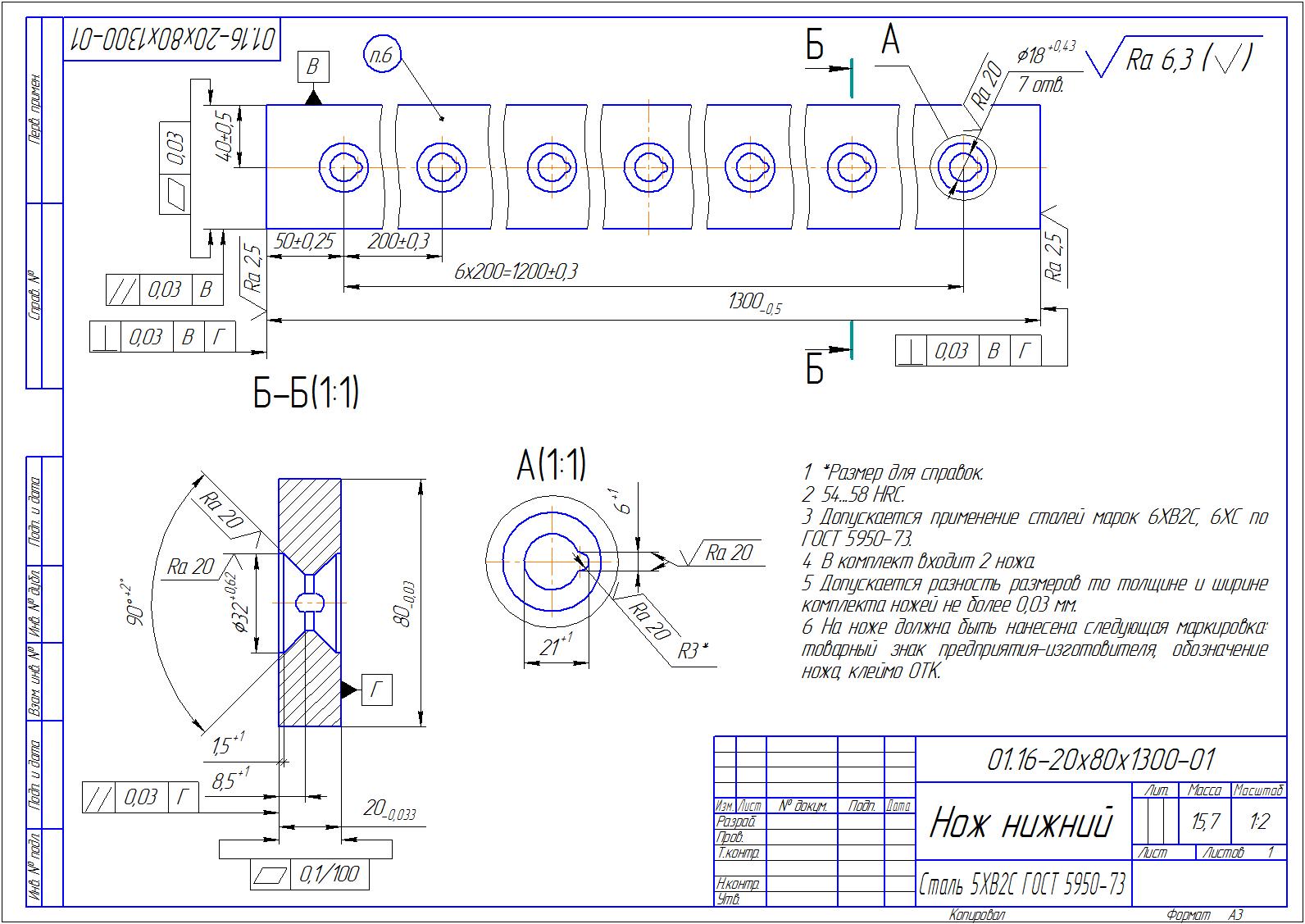

01.16-20х80х1300-01 - Нож нижний.cdw
01.16-20х80х1300-02 - Нож верхний.m3d
01.16-20х80х1300-01 - Нож нижний.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
