Кондуктор для сверления 4-х отверстий в детали "Стойка"

Государственный университет - учебно-научно-производственный комплекс.

В данном проекте разработана конструкция специального приспособления – кондуктора - для сверления 4 отверстий Ø3,2 мм.
Зажимной элемент приспособления предназначен для надежного закрепления заготовки после ее базирования. Винт изготавливается из стали 45 с применением отжига. На винте используется стандартная резьба.

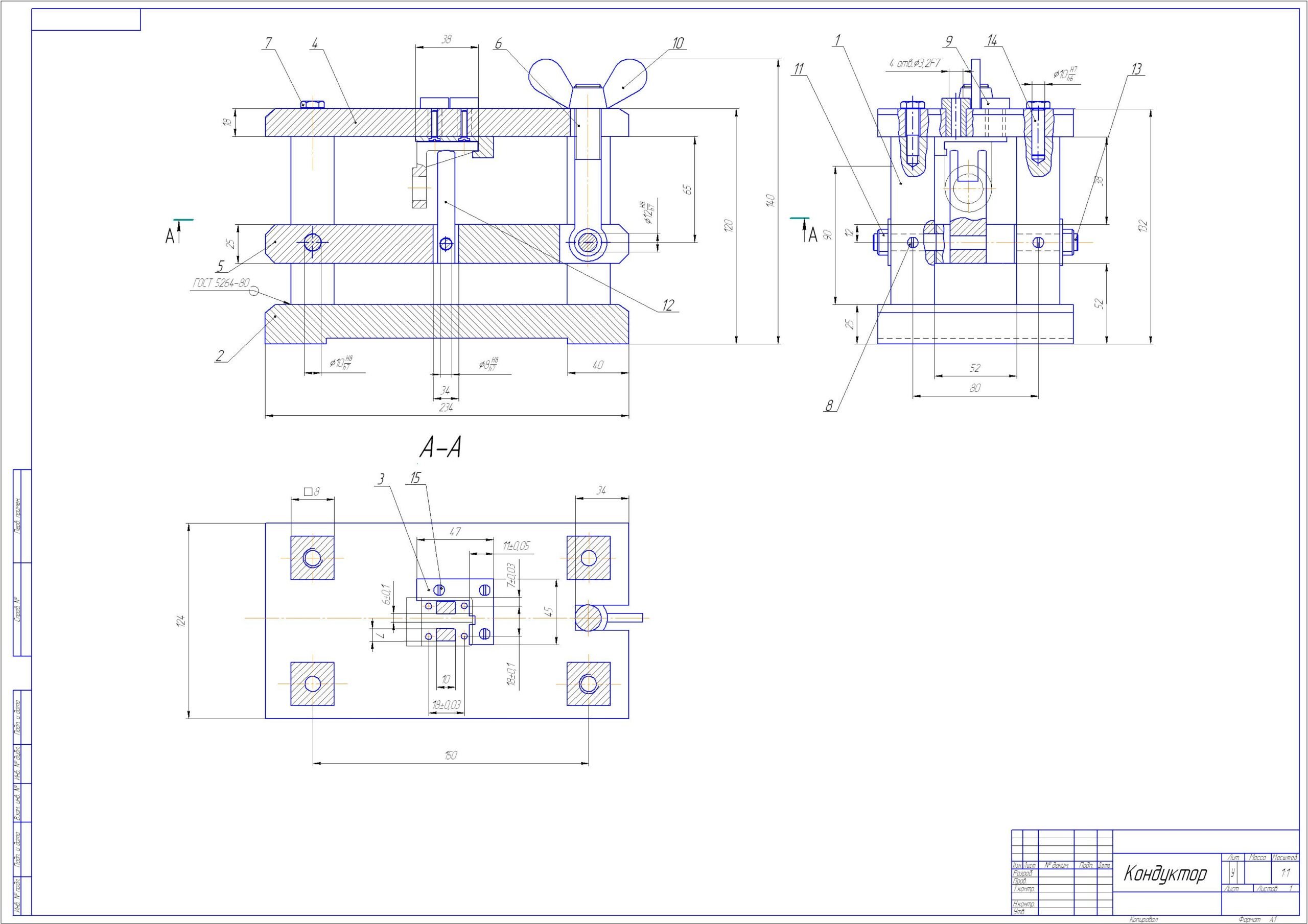

Лист А1 со сборочным чертежом кондуктора, два листа А4 со спецификацией, лист А4 с чертежом обрабатываемой детали.

Габаритные размеры кондуктора: длина - 234 ширина - 124 высота -132

Состав: Кондуктор (СБ), Спецификация, Чертёж обрабатываемой детали. Язык документа

Софт: КОМПАС-3D 15 SP1

Файлы:
СПЕЦИФИКАЦИЯ.doc
Гот.деталь.cdw
Спец
