Копир для токкарного станка

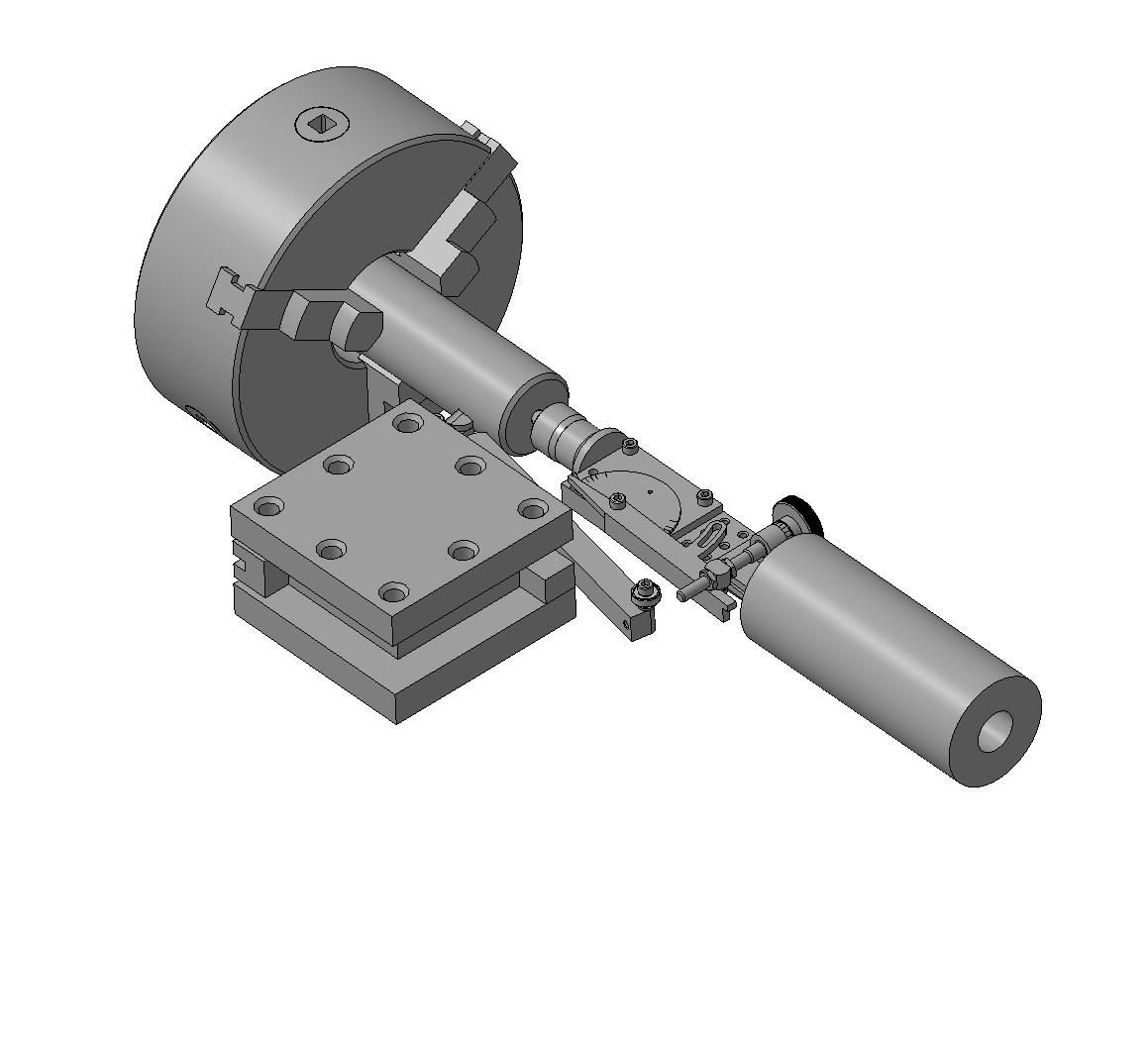

Копировальная оснастка на токарно-винторезный станок 16К20 для точения конусов и фигурных тел вращения

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:

Оправка шаблона.m3d

Опора контртолкателя.m3d

Заготовка ф60мм.m3d

Опора кулисы.m3d

Лекало Ø400.m3d

Центр/

Центр/Корпус.m3d

Центр/Конус.m3d

Центр/Крышка.m3d

Центр/Центр.a3d

Патрон.m3d

Державка.m3d

Шарик 8мм.m3d

Угломер/

Угломер/Шкала.m3d

Угломер/Гайка ползунок.m3d

Угломер/Опора угломера.m3d

Угломер/Угломер.a3d

Угломер/Толкатель.m3d

Угломер/Линейка зеркало.m3d

Угломер/Линейка.m3d

Угломер/Опора толкателя.m3d

Сборка.a3d

Упор шарика.m3d

Кулиса.m3d

Пиноль.m3d

Контр-толкатель.m3d

Резцедержка.m3d

Суппорт.m3d

Лекало круг.m3d

Резец.m3d

Кулачок.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
