В данном курсовом проекте представлены чертежи и расчёты инструментов:

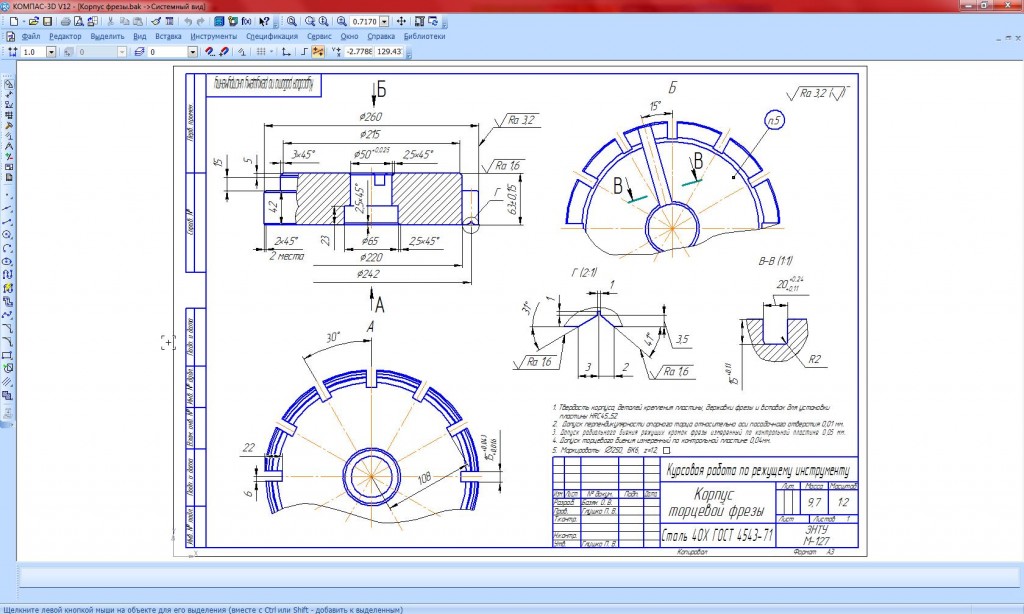

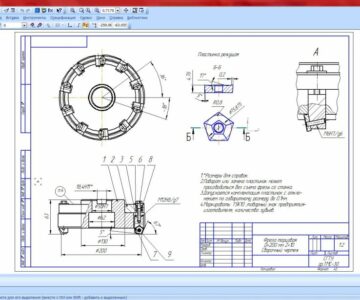

1. Торцевая фреза
Фрезы – широко распространенный инструмент для обработки плоскостей, уступов, фасонных поверхностей, пазов, прорезки, отрезки, нарезания резьбы и зубьев.
2. Инструментальный блок
Системы инструментальной оснастки предназначены для компоновки функциональных единиц – инструментальных блоков (комбинаций режущего и вспомогательного инструмента), каждый из которых предназначен для выполнения конкретного технологического перехода обработки данной детали на конкретном станке.
3. Червячная зуборезная фреза
Червячные фрезы для нарезания цилиндрических колес применяются для чернового, получистового и чистового нарезания прямозубых и косозубых цилиндрических зубчатых колес в диапазоне модулей 0,1−40 мм.
4. Развертка
Развертки − это инструменты, предназначенные для обработки отверстий, которые в процессе работы вращаются вокруг своей оси (главное движение) и постепенно перемещаются вдоль нее, осуществляя движение подачи.
5. Резьбонакатные ролики
Резьбонакатные ролики представляют собой цилиндрические диски, на наружной поверхности которых образована многозаходная резьба, либо кольцевые витки. Конструктивные элементы резьбонакатных роликов и их размеры зависят от принятого способа накатывания резьбы, размеров детали, модели применяемого станка. Ролики являются универсальным инструментом, так как позволяют накатывать резьбу высокой точности, различной длинны с мелкими и крупными шагами, на весьма разнообразных материалах.
6. Червячная шлицевая фреза
Червячные шлицевые фрезы это инструмент, работающий по методу огибания профиля обрабатываемой детали. Червячные фрезы представляют собой червяк, на котором прорезаны канавки образующие переднюю поверхность зубьев и пространство для размещения стружки. Витки затылованы с целью получения задних углов.
