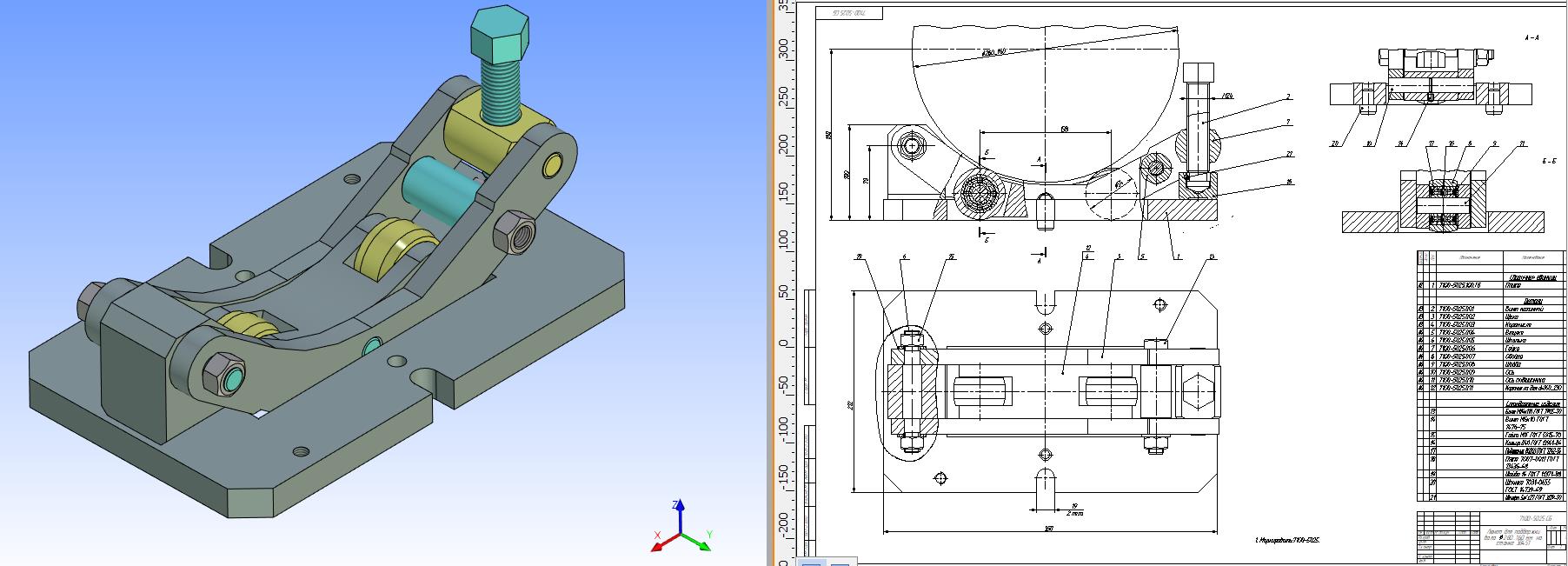

Люнет для поддержки валов диаметром 160...280 мм на станке 3В451.

Люнет предназначен для дополнительной поддержки тяжёлых, длинных валов d=160...280 мм на шлицешлифовальном станке 3В451.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.001 Винт нажимной.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.002 Щека.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.003 Коромысло для 230..280.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.004 Втулка.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.005 Шпилька.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.006 Гайка.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.007 Обойма.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.008 Шайба.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.009 Ось.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.010 Ось подшипника.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.011 Коромысло для 160...228.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.100.СБ Плита.grb

7100-5025 Люнет на 3В451 для поддержки валов/7100-5025.СБ Люнет для поддержки вала на станке 3В451.grb

7100-5025 Люнет на 3В451 для поддержки валов/прорисовка 160...228.grb

7100-5025 Люнет на 3В451 для поддержки валов/прорисовка 2 280...235.grb

7100-5025 Люнет на 3В451 для поддержки валов/прорисовка 280...240.grb
